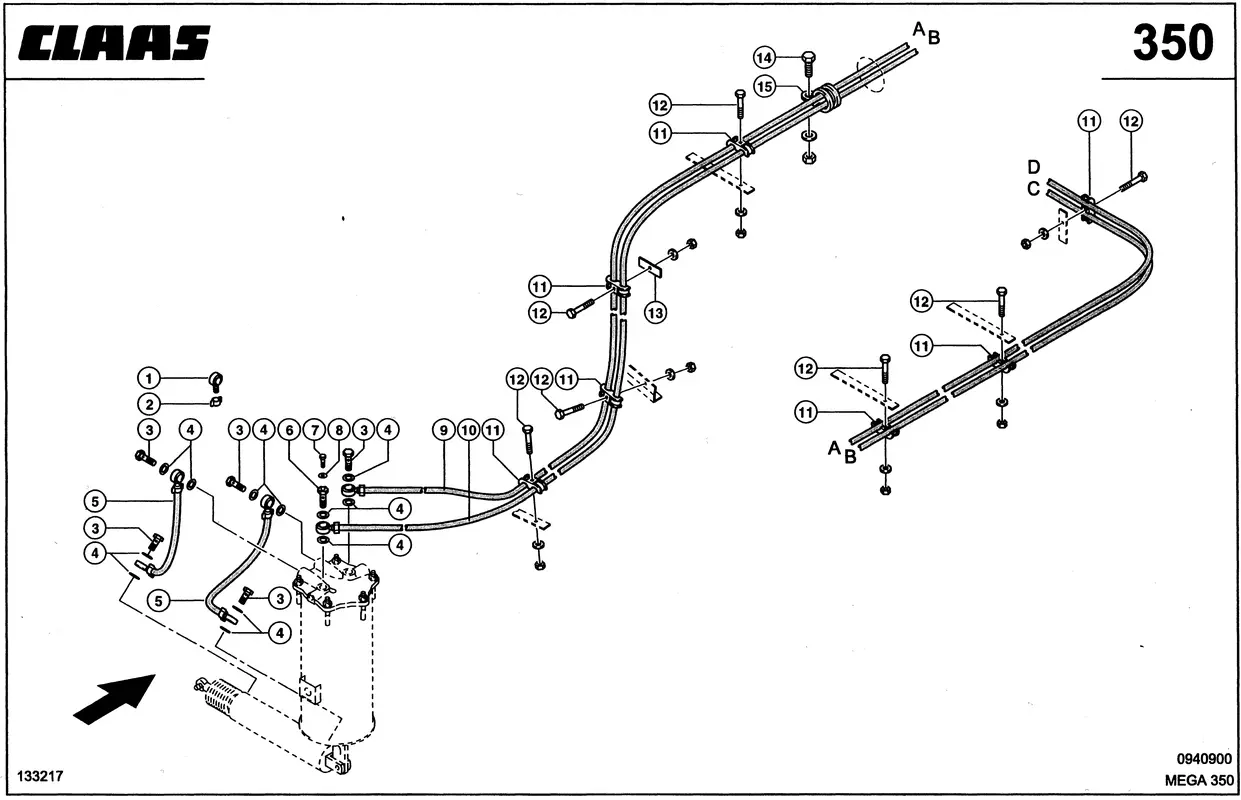

ГИДРОПРОВОДЫ НИЗКОГО ДАВЛЕНИЯ, 3-D S
0002393310 Соединение
Номер на схеме: 1
0004085441 Зажим
Номер на схеме: 2
0000960290 Винт Пустотелый
Номер на схеме: 3
0006331141 Кольцо Упл.плоск.
Номер на схеме: 4
0007387702 Шланг
Номер на схеме: 5
0006689790 Винт Пустотелый
Номер на схеме: 6
0002374650 Болт 6-Гр.
Номер на схеме: 7
0002357810 Кольцо Уплотнительное
Номер на схеме: 8
0007384232 Шланг Соединит.
Номер на схеме: 9
0002114360 Кольцо Уплотнит.
Номер на схеме: 9
0007384232 Шланг Соединит.
Номер на схеме: 10
0002114360 Кольцо Уплотнит.
Номер на схеме: 10
0007235000 Хомут Сдвоенный
Номер на схеме: 11
В наличии
0002355050 Болт 6-Гр.
Номер на схеме: 12
0002391690 Шайба Установочн.
Номер на схеме: 12
В наличии
0002393860 Шайба Контактная
Номер на схеме: 12
0006562550 Пластина Упорная
Номер на схеме: 13
В наличии
0002362000 Болт 6-Гр.
Номер на схеме: 14
0002361700 Гайка 6-Гр.
Номер на схеме: 14
0002393870 Шайба Контактная
Номер на схеме: 14
0002150830 Крепежный Хомут
Номер на схеме: 15
