100-22475 Стопорное кольцо вала ВОМ

Назначение и принцип работы

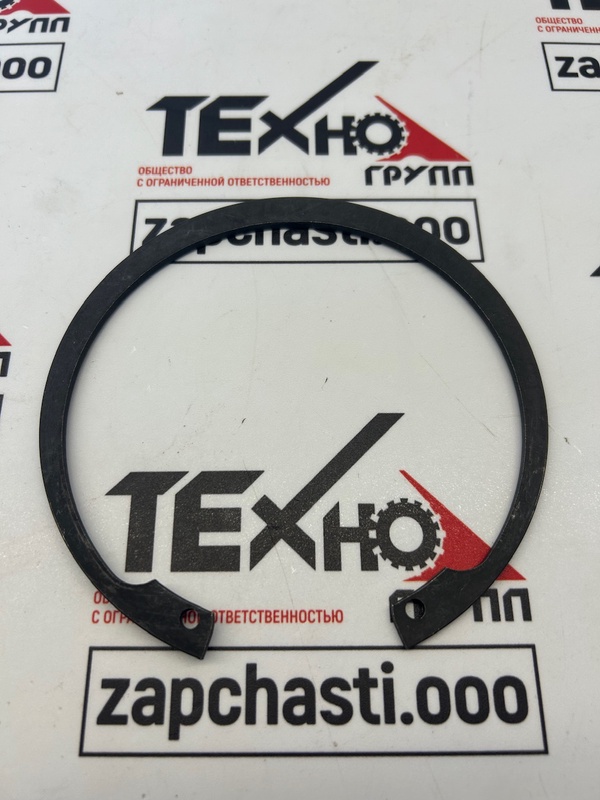

• Внутреннее стопорное (snap) кольцо, устанавливается в канавку внутри отверстия/ступицы и фиксирует детали от осевого смещения. В узлах ВОМ используется для удержания подшипников/втулок/фланцев на месте, чтобы обеспечить правильную передачу крутящего момента и предотвратить «уход» элементов по оси.

Место установки и роль в узле/агрегате

• Узел привода ВОМ (PTO). В каталогах CASE IH кольцо описано как «SNAP RING, 4.78", Int, #475» применительно к ступице подшипника привода вала ВОМ / PTO drive shaft bearing hub.

• Для комбайна CASE IH 2388 упоминается как стопорное кольцо фланца вала ВОМ (4.78").

Применяемость (модели/серии)

• Указано в каталогах для ряда комбайнов International Harvester/CASE IH: 1420, 1440, 1460, 1470, 1480, 1620, 1640, 1660, 1670, 1680 (возможны применяемости в других узлах и моделях в зависимости от модификаций).

• Для CASE IH 2388 присутствует в каталогах как позиция «RING, SNAP, 4.78", Int, #475».

Основные характеристики

• Тип: внутреннее стопорное кольцо (Internal snap ring), серия #475.

• Номинальный размер: 4.78" (для установки в отверстие/ступицу соответствующего диаметра; указывается в каталоге как «4.78", Int, #475»).

• Масса упаковки ~0,055 кг (служебная справка с заводского ресурса).

• Материал/исполнение: для стопорных колец данной группы обычно применяется пружинная углеродистая сталь с термообработкой; промышленный стандарт — фосфатированная поверхность для коррозионной стойкости и износоустойчивости. (Обобщённые данные по стопорным кольцам аналогичного назначения.)

• Условия работы: вращающиеся узлы ВОМ, ударно-знакопеременные нагрузки, масляная среда; функция — удержание подшипника/фланца от осевого сдвига при передаче высокой мощности.

Аналоги и кросс-номера

• Историческая замена: 27822R1 → 100-22475 (официальная информация о супрессии номера).

• В ряде неофициальных перечней встречаются дополнительные перекрёстные номера для «snap ring» данной позиции; однако надёжным источником подтверждена именно пара 27822R1 ↔ 100-22475. Рекомендуется сверять по каталогу конкретной модели/узла.

Упоминания в официальных каталогах/мануалах

• Каталоги по комбайнам CASE IH/International Harvester содержат позицию «SNAP RING, 4.78", Int, #475» с привязкой к приводу ВОМ/ступице подшипника; для старого номера 27822R1 указана замена на 100-22475.

• В каталогах по CASE IH 2388 позиция 100-22475 приведена именно как «RING, SNAP, 4.78", Int, #475».

Примечания по применению

• Перед заказом желательно сверить диаметр посадочной канавки и номер по сборочной схеме конкретного узла ВОМ вашей машины, так как в разных модификациях могли применяться кольца других серий/типоразмеров. Подтверждение серии «#475, Int, 4.78"» доступно в заводских перечнях для указанных моделей.
