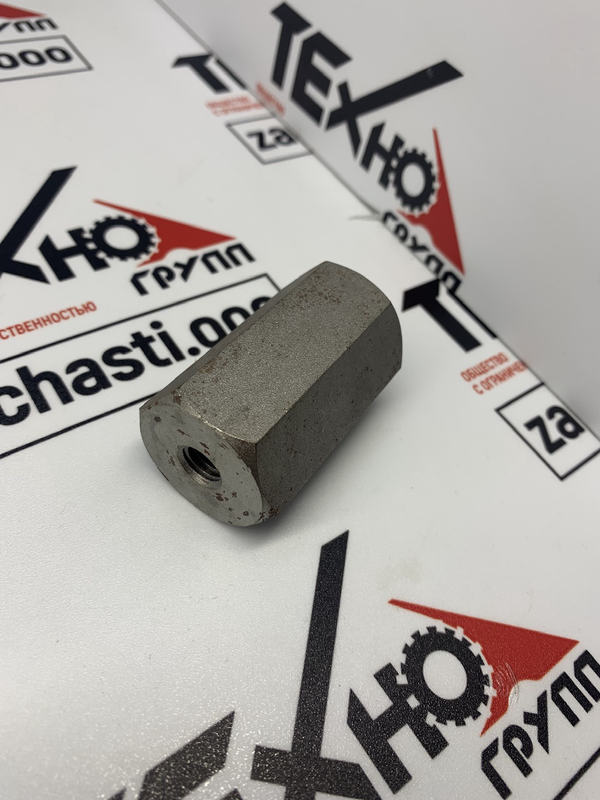

106666А1 Гайка вентилятора отсекателя левая резьба

1. Назначение и принцип работы

• Гайка 106666А1 – это специальная шестигранная гайка с левой резьбой, применяемая в узлах вентилятора/отсекателя (соломоотсекатель, соломораспределитель, вентилятор отсекателя) и некоторых крепёжных точках электропроводки на комбайнах серии Axial-Flow. В англоязычных каталогах Case IH обозначается как SPECIAL NUT, hex, special, 3/8 inch NC, left-hand thread.

• Основная задача – надёжно зафиксировать вращающиеся детали или кронштейны (крыльчатки вентилятора, экранов, щитков, датчиков и жгутов проводки) на валу или на корпусе, устойчиво к вибрации и динамическим нагрузкам.

• Левая резьба выбрана специально: при нормальном направлении вращения узла гайка имеет тенденцию самозатягиваться, а не откручиваться, что предотвращает самопроизвольное ослабление крепления в ходе работы комбайна.

2. Место установки и роль в узле

По официальным каталогам Case IH гайка 106666А1 фигурирует в нескольких узлах:

• Узлы, относящиеся к отсекателю / соломораспределителю / вентиляторам и защите (например, узел «straw spreader shield», «rotary air screen metal door assy» на комбайнах 2188/2366/2388). В этих узлах гайка служит:

  • для фиксации вентилятора/крыльчатки отсекателя на валу;

  • для крепления защитных кожухов и щитков;

  • для крепления кронштейнов датчиков и жгутов проводки рядом с вентилятором.

• В разделах по электрике (например, группы LOWER HARNESS, HARNESS LEFT HAND SIDE на 2188, 2366, 2388) гайка 106666А1 показана как крепёж:

  • для датчика давления/флотации жатки (Header Float Pressure Sensor) и элементов жгута проводки;

  • для фиксации кронштейнов и хомутов кабелей.

Таким образом, её роль – фиксирующая и стопорящая:

• удерживает на месте вращающиеся детали вентилятора/отсекателя;

• предотвращает смещение и вибрационные сдвиги кронштейнов, датчиков и жгутов проводки в зонах, подверженных вибрации и пыли.

3. Применяемость (модели и серии)

По данным каталогов запчастей Case IH, деталь 106666А1 используется на ряде комбайнов Axial-Flow:

• 1688 – CASE IH AXIAL-FLOW COMBINE (01/93–12/94), деталь 106666A1 указана как SPECIAL NUT 3/8" LH.

• 2144 – AXIAL-FLOW (01/95–12/97), в списке деталей – 106666A1, SPECIAL NUT.

• 2166 – AXIAL-FLOW (NA, 1/95–12/97), группа 2-11С (электрика): SPECIAL NUT, hex, special, 3/8 inch NC, left-hand thread.

• 2188 – AXIAL-FLOW (EU, 1/95–12/97), фигурирует как NUT, 3/8" в узлах «straw spreader shield» и электрических жгутах.

• 2344 – AXIAL-FLOW (1/98–1/02), в списке деталей отдельных групп (например, 04-15) также присутствует 106666A1.

• 2366 – AXIAL-FLOW (NA, 1/98–8/04), в узле ROTARY AIR SCREEN METAL DOOR ASSY показана гайка 106666A1 (NUT, 3/8).

• 2388 – AXIAL-FLOW (NA, 10/04–12/07), узел HARNESS, LEFT HAND SIDE (группа 04-17): позиция 8 – 106666A1 NUT, 3/8" рядом с датчиком Header Float Pressure.

Также ряд дилерских ресурсов указывает эту гайку как деталь для техники Case New Holland (CNH), что подтверждает её использование в линейке Case IH / New Holland, но конкретные модели New Holland лучше уточнять по каталогу по VIN/серийному номеру машины.

4. Основные характеристики

По описаниям в каталоге Case IH и сервисным ресурсам:

• Тип детали: специальная шестигранная гайка (SPECIAL NUT, hex, special).

• Резьба:

  • дюймовая, 3/8" NC (UNC) – 16 ниток на дюйм;

  • левая резьба (LH, left-hand thread) – это прямо указано в каталоге: SPECIAL NUT, 3/8"-16, G5, LH, hex, special, 3/8 inch NC, left hand thread.

• Форма: шестигранная (под стандартный гаечный ключ).

• Материал: углеродистая сталь; по аналогии с указанным классом прочности (G5) и применением в силовых и вибронагруженных узлах можно говорить о прочности не ниже 8.8 по метрической классификации (аналог Grade 5 в дюймовой системе).

• Покрытие: как правило, гальваническое (цинк или аналогичное), для защиты от коррозии в условиях пыли, влажности и агрессивной среды (зерно, удобрения).

• Условия работы:

  • постоянная вибрация от двигателя, вентилятора, ротора;

  • перепады температуры (от окружающей до нагретых зон возле двигателя и системы охлаждения);

  • воздействие абразивной пыли и влаги.

В русскоязычных каталогах и интернет-описаниях деталь проходит как:
«106666А1 Гайка вентилятора отсекателя левая резьба», страна происхождения – Евросоюз.

5. Аналоги и кросс-номера

• Прямых кроссов от SKF, CR и других производителей подшипников/уплотнений для гайки 106666А1 в открытых источниках и каталогах не обнаружено – это типичный OEM-крепёж CNH, а не подшипник или сальник.

• В некоторых российских интернет-каталогах при показе товара в блоке «похожие» рядом указываются стандартные гайки (например, шестигранная стопорная гайка DIN980 UNC 7/16", класс 8), но это другой размер резьбы (7/16", а не 3/8"), поэтому такие позиции можно рассматривать только как сопутствующий товар, а не полноценный кросс.

• Функциональный аналог при аварийном ремонте – любая качественная:

  • шестигранная гайка с резьбой 3/8"-16 LH (левая);

  • класс прочности не ниже Grade 5 / 8.8;

  • с антикоррозионным покрытием.

Однако производитель и каталоги рекомендуют использовать именно оригинальную гайку 106666A1, поскольку её геометрия (высота, фаски, возможные дополнительные проточки) адаптирована к конкретным посадочным местам (кожухи, кронштейны, вентиляторные ступицы и т.п.).

6. Упоминания в официальных каталогах и мануалах

Примеры, где деталь 106666A1 прямо указана в официальных каталогах Case IH:

• 1688 CASE IH AXIAL-FLOW COMBINE (01/93–12/94)

  • Группа 2-10 (узел привода, без датчика скорости): позиция 40 – 106666A1 SPECIAL NUT, hex, special, 3/8 inch NC, left hand thread.

• 2166 CASE IH AXIAL-FLOW COMBINE (NA, 1/95–12/97)

  • Группа 2-11C – узел жгута/электрики: позиция 39 – 106666A1 SPECIAL NUT, 3/8" NC, LH.

• 2188 CASE IH AXIAL-FLOW COMBINE (EU, 1/95–12/97)

  • Раздел 9F-08 STRAW SPREADER SHIELD – позиция 8: 106666A1 NUT, 3/8 in, гайка крепежа элементов щитка/отсекателя.

• 2366 CASE IH AXIAL-FLOW COMBINE (NA, 1/98–8/04)

  • Раздел 02-05(02) ROTARY AIR SCREEN METAL DOOR ASSY – позиция 106666A1 NUT, 3/8, используется для крепления деталей двери/экрана воздушного фильтра.

• 2388 CASE IH AXIAL-FLOW COMBINE (NA, 10/04–12/07)

  • Раздел 04-17 HARNESS, LEFT HAND SIDE – позиция 8: 106666A1 NUT, 3/8", фиксирует датчик Header Float Pressure и элементы жгута.

• Дополнительно, в обобщённых списках деталей для моделей 2144, 2344, 2366, 2388 гайка 106666A1 фигурирует как SPECIAL NUT без уточнения назначения, но внутри групп её использование видно в узлах вентиляции/отсекателя и электрических жгутах.

Кратко:

106666А1 – это оригинальная специальная шестигранная гайка Case IH/CNH с левой резьбой 3/8"-16, применяемая на комбайнах Axial-Flow (1688, 21-я, 23-я серии) в узлах вентилятора/отсекателя, щитков и электрических жгутов. Она обеспечивает надёжное крепление в условиях вибрации, пыли и высоких нагрузок, предотвращая самопроизвольное откручивание благодаря левой резьбе. Прямых фирменных кроссов (SKF, CR и т.п.) в каталогах не зафиксировано; при подборе замен ключевым остаётся совпадение резьбы 3/8"-16 LH и класса прочности, но предпочтителен оригинальный артикул 106666A1.
