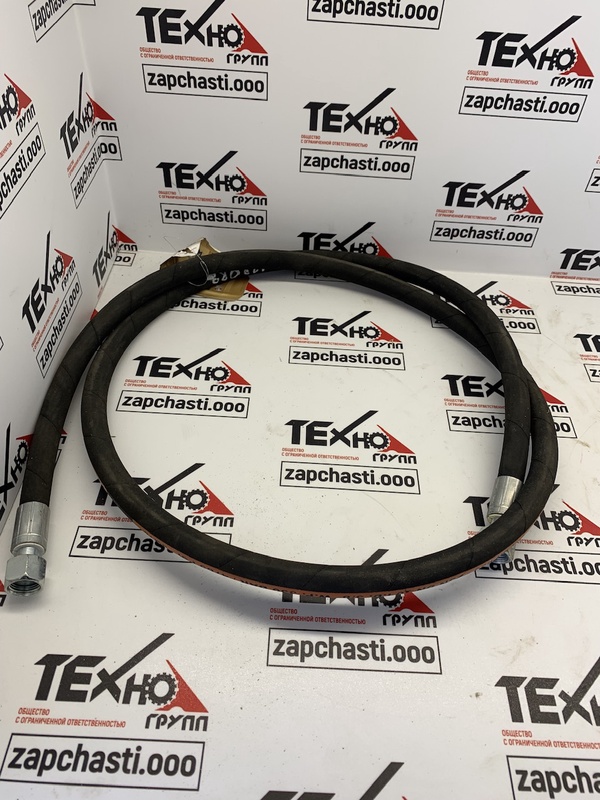

128088А2 Шланг рулевого цилиндра 1956 мм

1. Назначение и принцип работы

• Это гибкий высоконапорный гидрошланг системы рулевого управления самоходной сельхозтехники Case IH (зерноуборочные комбайны серии Axial-Flow).

• Задача шланга – передавать рабочее давление масла от гидрораспределителя / распределительного блока к штоку рулевого цилиндра (rod end).

• При повороте руля золотник распределителя направляет масло в соответствующую полость цилиндра:

  • при подаче масла в полость со стороны штока – колесная балка поворачивается в одну сторону;

  • при подаче в противоположную полость – в другую.

• Гибкий шланг компенсирует:

  • качание и повороты заднего/рулевого моста;

  • ход подвески и колебания балки относительно рамы.

• Работает в составе замкнутой гидросхемы рулевого управления, обеспечивая управляемость и устойчивость комбайна на транспортных и рабочих скоростях.

2. Место установки и роль в узле

• В каталогах Case IH шланг 128088A2 обозначен как:
  “HOSE, FLEXIBLE, 1956 mm (77 in), To Cylinder Rod End, With Adjustable Axles / Power Guide Axle” – то есть шланг к штоку рулевого цилиндра на машинах с регулируемыми и/или Power Guide осями.

• Ставится в задней рулевой оси (Steering, Rear) осевых комбайнов Axial-Flow, соединяя:

  • стационарную часть гидросистемы на раме/корпусе;

  • подвижный рулевой цилиндр, установленный на качающейся/поворотной балке моста.

• Роль в узле:

  • один из основных элементов контура рулевого цилиндра;

  • обеспечивает подачу рабочего давления именно к стороне штока, что влияет на направление и угол поворота колёс;

  • компенсирует перемещения и вибрации, поэтому его гибкость и длина (1956 мм) критичны для корректной укладки и долговечной работы.

3. Применяемость (модели техники)

По данным каталогов и перечней запчастей CNH/Case IH, шланг 128088A2 применяется в рулевом управлении комбайнов Axial-Flow (задний/рулевой мост), в том числе:

• Case IH Axial-Flow 2365

• Case IH Axial-Flow 2366 (NA и EU версии, примерно 10/1997–08/2004)

• Case IH Axial-Flow 2377

• Case IH Axial-Flow 2388 (NA, EU, CIS/RU, в т.ч. машины 2004–2007 гг.)

• Case IH Axial-Flow 2344, 2577, 2588 – указаны в сводных списках гибких шлангов как модели, где 128088A2 фигурирует в составе рулевой гидросистемы.

В каталогах он проходит как шланг:

• к штоку рулевого цилиндра (“To Cylinder Rod End”);

• в контуре заднего рулевого управления (Steering, Rear) с регулируемой шириной колеи (Adjustable Axle / Power Guide Axle).

4. Основные характеристики

1. Тип изделия

   • Гибкий гидравлический шланг высокого давления (FLEXIBLE HOSE).

2. Длина

   • 1956 мм (77") по каталогу – расчётная монтажная длина для корректного радиуса изгиба при работе заднего моста.

3. Назначение по каталогу

   • “To Cylinder Rod End” – к штоку рулевого цилиндра.

   • В ряде схем явно указан как Steering, Rear Flexible Hose – шланг рулевого управления задней оси.

4. Конструктивное исполнение (обобщённо)

   • Основа – маслостойкий синтетический каучук с металлическим армированием (оплётка/спираль), рассчитанным на давление гидросистемы рулевого управления.

   • На концах – обжимные металлические фитинги под стандартные резьбы гидросистем CNH/Case IH. В сопряжённых деталях (угловые фитинги, тройники) использовано уплотнение типа ORFS/ORB (в каталогах рядом со шлангом перечислены угловые фитинги 90°, например 201-304, 11/16"-16 x 9/16"-18 ORFS).

   • Предусмотрена работа:

     • в составе замкнутой гидросистемы рулевого управления;

     • при значительных вибрациях и циклических изгибах;

     • в условиях запылённости и перепадов температур (полевая эксплуатация комбайна).

5. Условия работы (типовые для данного узла)

   • Рабочая среда – гидравлическое масло системы рулевого управления.

   • Давление – рабочее и предельное давление гидросистемы рулевого управления комбайна (в документации обычно закладывается запас по давлению для манёвров на максимальной нагрузке).

   • Температурный режим – соответствует диапазону работы гидросистем сельхозтехники (от отрицательных температур при хранении/запуске до нагрева масла в процессе работы).

   • Шланг укладывается без перекручивания, с соблюдением минимального радиуса изгиба и крепится штатными зажимами/клипсами к раме и балке.

5. Аналоги и кросс-номера

1. Предыдущий номер

   • В ряде каталогов указано, что 128088A1 был заменён (superseded) на 128088A2:

     “128088A1 – HOSE – 77 inch (1956 mm) long – Superseded by part number 128088A2.”

   • То есть 128088A1 – старый номер, а 128088A2 – актуальный номер CNH/Case IH с теми же базовыми характеристиками (длина и функция).

2. Отмеченные эквиваленты

   • В некоторых сторонних каталогах (например, турецкий FindTRParts) прямо указано, что 128088A2 совместим/пересекается по применимости с 128088A1 как эквивалентным номером.

3. Схемные “родственники” (не прямые аналоги!)

   • В тех же разделах гидросистемы часто рядом идут шланги:

     • 128083A2 – гибкий шланг другой длины (1727 мм) к закрытому концу цилиндра;

     • 128091A2 – шланг 2160 мм (85") к штоку цилиндра для варианта с увеличенным вылетом/колеёй и Power Guide Axle.

   • Эти номера не являются взаимозаменяемыми по длине и назначению, но относятся к тому же рулевому контуру и встречаются в одних схемах.

4. Aftermarket / неоригинал

   • В сторонних ресурсах и прайс-листах (AGA Parts, другие магазины) для 128088A2 указано, что для него могут быть доступны aftermarket-аналоги, но конкретные производители и их обозначения обычно уточняются через запрос (из-за ассортимента и региональных брендов).

   • При подборе неоригинала важно сохранить:

     • длину 1956 мм,

     • тип и ориентацию фитингов,

     • рабочее/разрушающее давление,

     • тип уплотнения (ORFS/ORB),
       иначе возникнет риск неправильной укладки или отказа рулевой системы.

6. Упоминания в официальных каталогах/мануалах

Шланг 128088A2 фигурирует в официальной документации и каталогах Case IH / CNH как элемент рулевого управления для комбайнов Axial-Flow:

• Каталоги Axial-Flow 2366 (EU, NA):

  • позиция “HOSE, FLEXIBLE, 1956 mm (77 in), To Cylinder Rod End, With Adjustable Axles, With 108–120 Inch Power Guide Axle”.

• Каталоги Axial-Flow 2388 (NA, CIS/RU):

  • в разделе рулевого управления (Steering) указан как гибкий шланг 1956 мм к штоку рулевого цилиндра задней оси, в разделе “Steering, Rear”.

• Сводные перечни запчастей CNH/Case:

  • в списках “FLEXIBLE HOSE” для моделей 2388, 2577, 2344, 2588, 2366, 2377 – как шланг рулевой системы.
