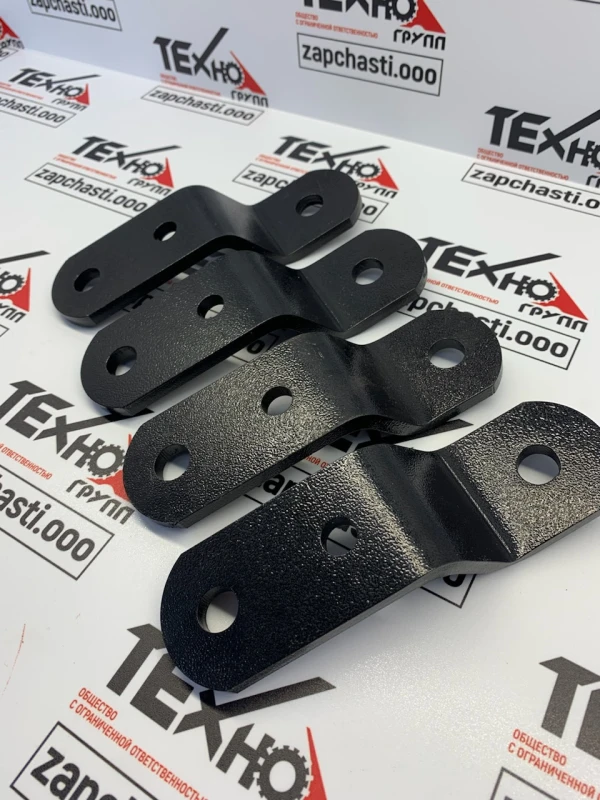

131198A1 Пластина рычага решетного стана под большой сайлентблок (87323537)

Назначение / применение

• Запчасть относится к решетному стану (sieve / chaffers) зерноуборочных комбайнов Case IH.

• Используется как пластина рычага (lever plate / bracket) под большой сайлентблок, т.е. служит опорным / подвижным элементом, обеспечивающим крепление и возможность амортизировать/смягчать нагрузки между рычагом и рамой/решетным блоком через сайлентблок. (Сайлентблок — резиново-металлический демпфер, гасящий вибрации и динамические нагрузки.)

• Часто упоминается как Bracket (кронштейн) в контексте каталога Case IH под номером 87323537.

Характеристики

• Номер детали / каталожный номер: OEM 131198A1, также упоминается 87323537.

• Производитель / соответствие: OEM, бренд Case IH.

• Вес и габариты (примерно, по каталогу):

  • Вес упаковки ~ 0.557 кг.

  • Габариты упаковки: длина ~ 150 мм, ширина ~ 135 мм, высота ~ 23 мм.

Аналоги / смежные детали

• Деталь входит в состав Chaffer Lever Assembly, где эта пластина / кронштейн является частью узла, который заменяет OEM номера 1330323C2, 1957467C3, 1979251C1, 87313325, 87323537. То есть пластину / bracket можно считать одной из частей этого узла.

• В зависимости от модели комбайна может применяться в комбинации с другими деталями решетного стана, регулирующих работу решет и поток воздуха, вибрацию и положение решет.

Особенности конструкции и эксплуатационные аспекты

• Пластина должна выдерживать нагрузку от движения решетного стана: вибрации, ударные нагрузки, контакт с зерном/сорняками и др. Поэтому материал и качество сайлентблока важны для долговечности.

• Сайлентблок, к которому крепится эта пластина, обеспечивает гашение вибрации и частичных ударов, предохраняя более хрупкие элементы решета и раму от деформаций.

• Правильно подобранная пластина и сайлентблок помогают сохранить стабильную работу решетного стана: точное положение решет, равномерный воздушный поток, минимальные утечки воздуха, что влияет на качество отделения зерна и производительность.

• Износ может проявляться как люфт или тряска рычага, деформация, разрыв сайлентблока, трещины в пластине. Рекомендуется регулярный осмотр.
