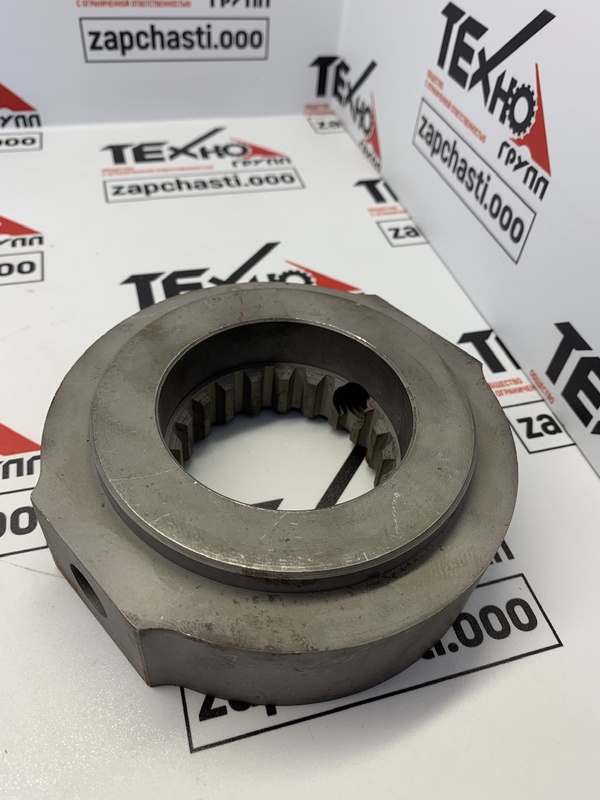

1315297С2 Шлицевая втулка кулачкового мех-ма вариатора ротора CASE 2366

1. Назначение и принцип работы

• Деталь 1315297С2 является шлицевой ступицей/втулкой кулачкового механизма вариатора привода ротора на аксиально-роторных комбайнах Case IH. В оригинальных каталогах CNH она проходит как HUB 20T (ступица, 20 зубьев) в узле «Rotor drive, pulley and cam – torque sensing»

• Основная функция:

  • передача крутящего момента от приводного вала/торк-сенсорного кулака к шкиву вариатора ротора;

  • образование жёсткого, но разборного шлицевого соединения с валом;

  • работа в паре с кулачком и пружиной торк-сенсора для изменения положения шкива и, соответственно, частоты вращения ротора под нагрузкой.

• В процессе работы:

  • ступица жестко сидит на шлицах вала;

  • её зубчатая/протачиваемая часть взаимодействует с кулачком (cam) и упорными элементами;

  • при росте нагрузки реактивный момент через кулачок и ступицу смещает подвижный шкив вариатора, меняя передаточное число и поддерживая обороты ротора.

2. Место установки и роль в узле

• Узел: привод ротора (Rotor drive), группа «Rotor drive pulley and cam», торк-сенсорный вариатор ротора. В электронном каталоге CNH ступица 1315297С2 показана в этом узле вместе с кулачком 246817A2, роликом-толкателем (cam follower), пружиной и половинами шкива .

• Место установки:

  • правая сторона комбайна по ходу движения, в зоне привода ротора;

  • внутри корпуса вариатора ротора, между кулачком торк-сенсора и шкивом/полушкивом приводного вариатора.

• Роль в агрегате:

  • обеспечивает центрирование и передачу момента от валов привода к кулачковому механизму;

  • воспринимает крутящий момент и частично радиальные/осевые нагрузки от клиноременной передачи;

  • служит базой для установки/фиксации кулачка, пружин и других деталей торк-сенсора (через стопорные кольца и шайбы, указанные рядом с ней в каталоге CNH) .

3. Применяемость

По данным каталогов и онлайновых перечней запчастей:

• Официальные и агрегированные каталоги указывают 1315297С2 как HUB 20T в группе привода ротора аксиально-роторных комбайнов Case IH семейства Axial-Flow .

• В описаниях независимых поставщиков указано, что ступица 1315297С2 применяется на зерноуборочных комбайнах Case IH (без детализации модели) и относится к группе деталей привода ротора/муфты привода ротора .

• Косвенно (через описание сборки «Rotor drive sheave cam and hub assembly fits Case IH 87436839, 1315297C2») видно, что узел с этой ступицей используется на ряде аксиально-роторных машин Case IH, в том числе семейства 16xx/21xx/23xx, куда относится и 2366 .

С достаточной уверенностью можно считать, что для CASE IH 2366 эта деталь является штатной ступицей/шлицевой втулкой в кулачковом механизме вариатора привода ротора.

4. Основные характеристики (обобщённо)

Точные размеры для 1315297С2 в открытых источниках поштучно, как правило, не приводятся, но по описанию в каталогах и по конструкции узла можно выделить следующие особенности:

• Тип детали:

  • ступица/шлицевая втулка (HUB, 20T) для кулачкового механизма торк-сенсора привода ротора .

• Конфигурация:

  • внутренняя цилиндрическая поверхность со шлицами для посадки на вал привода ротора (шлицевое соединение обеспечивает передачу момента без проворачивания);

  • наружная часть выполнена в виде тела ступицы с буртиком/поясками и посадочными/упорными поверхностями под кулачок, подшипники, стопорные кольца и шайбы;

  • наименованием HUB 20T указывается 20 зубьев (20T) — это относится либо к внешнему зубчатому венцу, работающему с кулачком, либо к количеству шлицов/зубьев в сопрягаемой зоне .

• Материал и обработка:

  • конструкционная или легированная сталь;

  • закалка и/или цементация рабочих поверхностей (зубья, шлицы, посадочные места под подшипник), поскольку деталь работает под высоким крутящим моментом и в условиях ударных нагрузок и вибраций (об этом прямо не сказано в каталогах, но это стандарт для подобных деталей привода).

• Условия работы:

  • работа внутри привода ротора, в корпусе вариатора, при высоких крутящих моментах и умеренных/повышенных температурах;

  • воздействие пыли и абразива (зерно, солома, пыль), поэтому в конструкции узла предусмотрены уплотнения и подшипники, а сама ступица рассчитана на работу в загрязнённой агрессивной среде .

5. Аналоги и кросс-номера

• Оригинальный номер:

  • 1315297C2 — OEM-номер CNH / Case IH. В ряде каталогов дополнительно помечается как «HUB 20T Rotor drive» или «Hub Fits for Case-IH» .

• Неоригинальные исполнения:

  • существуют неоригинальные (aftermarket) ступицы, которые позиционируются как замена OEM 1315297C2 и имеют тот же каталожный номер в описании, но выпускаются сторонними производителями (AgKNX, Fidel и др.) .

• Прямых кросс-номеров на SKF, CR и т.п.:

  • в открытых каталогах подшипников/сальников SKF, CR и аналогичных брендов прямых кроссов на саму ступицу 1315297С2 не приводится (эти бренды обычно дают кроссы на подшипники и сальники, а не на массивные кузовные/приводные детали).

• Связанные номера по узлу:

  • в заводских схемах 1315297C2 идёт в одной группе с:

    • кулачком 246817A2 (CAM – rotor drive torque sensing);

    • роликом кулачка (cam follower);

    • пружиной торк-сенсора, половинами шкива, стопорным кольцом 360171R1, шайбой 370255R2 и спецгайкой 1315288C1 .

  • Эти номера полезны при заказе ремкомплекта или при подборе всей сборки «Rotor drive sheave cam and hub assembly».

6. Упоминания в официальных каталогах и мануалах

• Официальный каталог CNH (MyCNH Store):

  • в схемах узла «Rotor drive, pulley and cam» ступица 1315297C2 обозначена как HUB 20T и входит в состав механизма «CAM – rotor drive torque sensing» (торк-сенсор ротора) вместе с кулачком, шкивами, подшипниками и крепежом .

• Справочные ресурсы по оригинальным запчастям Case IH:

  • ресурсы типа AVSpare прямо привязывают 1315297C2 к группе «ROTOR DRIVE» (привод ротора) для аксиально-роторных комбайнов Axial-Flow, с пометкой «HUB, 20T» .

• Каталоги и перечни поставщиков запчастей:

  • многочисленные каталоги запчастей для Case IH (в т.ч. Agri-parts, Fidel, украинские и российские агросайты) указывают 1315297C2 как ступицу/втулку привода ротора/муфты ротора для зерноуборочных комбайнов Case IH, относя её к категории деталей привода ротора и вариатора
