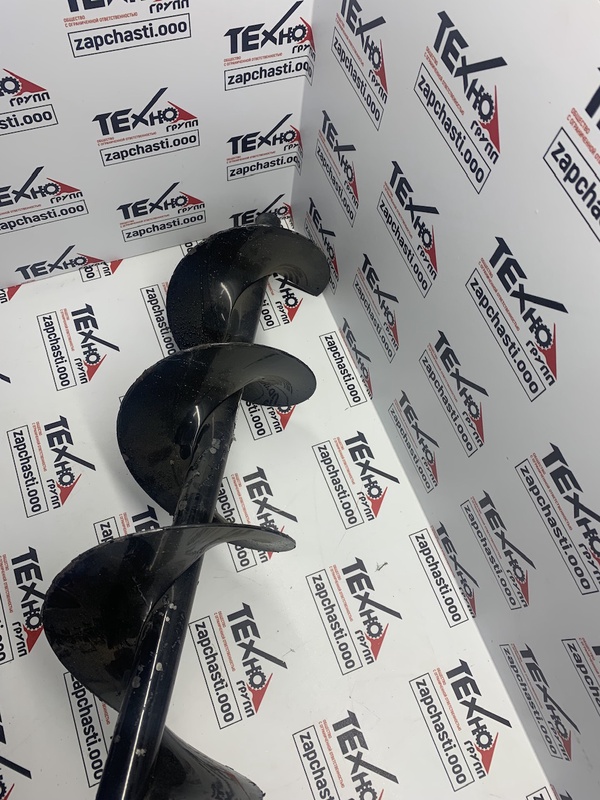

1317484C2 Шнек зернового элеватора 2366 (249280А1) PW

Назначение и принцип работы

• Обеспечивает непрерывную подачу очищенного зерна из зоны поперечного транспортирования в нижнюю часть (boot) вертикального зернового элеватора, равномерно заполняя ковшовую ленту/конвейер и предотвращая «мосты» и рывки потока.

• Работает как нижний (lower) шнек узла Clean Grain: вращающийся вал с правой навивкой витков захватывает зерно и перемещает его вдоль кожуха к входу в элеватор.

Место установки и роль в узле/агрегате

• Устанавливается в нижнем кожухе (boot) зернового элеватора в зоне Clean Grain на комбайнах Axial-Flow; сопрягается с боковыми панелями и дверцей boot-кожуха и взаимодействует с приводом/цепью элеватора.

• Ключевая роль: стабилизировать подачу в вертикальный элеватор, что влияет на заполнение ковшей и точность систем урожайности.

Применяемость (модели, серии)

• Посадочные и размеры шнека 1317484C2 указываются как совместимые со следующими моделями Case IH Axial-Flow: 1640, 1644, 1660, 1666, 1670, 2144, 2166, 2344, 2366.

• В каталогах Case IH для 2366 позиция «AUGER, Clean Grain» проходит под номером 249280A1 (сборка/поз. для Clean Grain), что подтверждает официальную номенклатуру узла.

Основные характеристики

• Длина: ~68.75" (≈1746 мм).

• Диаметр вала: 1.25" (≈31,8 мм).

• Витки (flighting): 7" RH (правая навивка); ориентация «RH» критична для правильного направления подачи.

• Конструкция: стальной вал с приваренной спиральной лентой (типовая для clean-grain auger; поставщики описывают как стандартный стальной шнек).

• Условия работы: зона очищенного зерна (Clean Grain), нижняя часть элеватора (boot); контакт с металлическими панелями boot, привод и подшипники шнека требуют регулярной проверки из-за абразивности зерна и пыли. (Практические инструкции по демонтажу/обслуживанию нижнего узла clean-grain указывают снятие подшипников на концах шнека и обслуживание через сервисные окна.)

Аналоги и кросс-номера

• OEM/служебные номера: 1317484C1, 1317484C2, 1317484C3 (варианты/замены одного семейства размеров).

• Aftermarket кроссы (пример): COH60-0009; LAIC1640; обозначения с суффиксом «-N» у ряда поставщиков (например, 1317484C2-N) при сохранении тех же основных размеров.

Упоминания в официальных каталогах/мануалах

• Каталог Case IH (Axial-Flow 2366, раздел зернового транспортирования) содержит позицию «AUGER, Clean Grain» с номером 249280A1; это официальный номер сборочной позиции для чистозернового шнека/узла подачи.

• В схемах/диаграммах по Axial-Flow 2366 разделы 09D (Clean Grain/Tailings Drive & Elevator) показывают состав узла нижнего boot и сопряжённых деталей (боковые панели, дверь, дефлекторы и пр.), подтверждая место установки и связь с приводом элеватора.

Краткие примечания по эксплуатации и обслуживанию

• Из-за абразивного износа полезны регулярные проверки состояния кромок витков, подшипников и боковых панелей boot; при замене шнека рекомендуется одновременно менять опорные подшипники и проверять натяжение/состояние цепи привода элеватора. (Подтверждается практическими руководствами/инструкциями по ремонту нижнего boot.)
