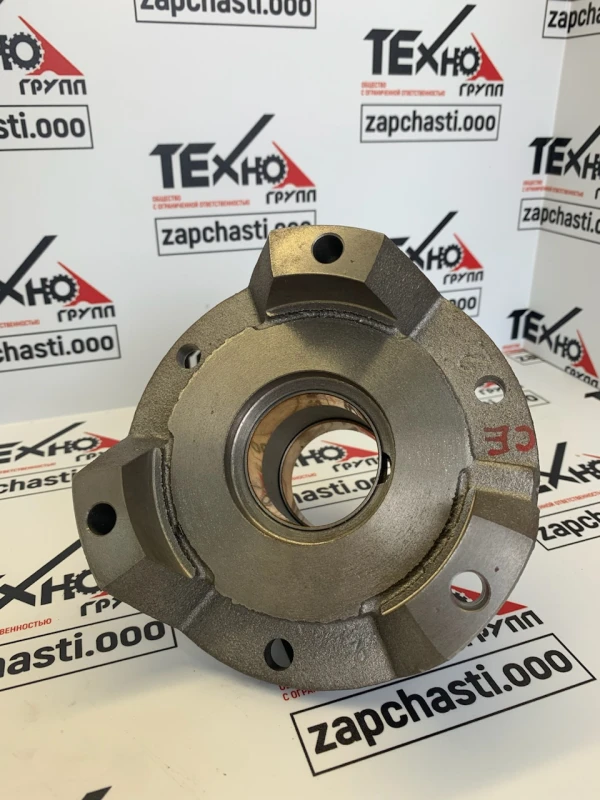

183210C91 Ступица храповика зернового элеватора CASE 2366-2388

Назначение и принцип работы

1. Ступица 183210C91 является частью привода зернового (и, как правило, возвращаемого) элеватора на комбайнах Case IH, установленной в узле приводного вала (jackshaft) и храпового/обгонного механизма.

2. Через ступицу на вал элеватора передаётся крутящий момент от привода к звездочкам цепей элеваторов. Она работает в составе узла «Elevator Jackshaft Drive Slip Clutch» – через неё момент передаётся на храповик (или фрикционный/предохранительный муфтовый узел), который защищает элеватор от перегрузок и заклинивания.

3. При нормальной работе ступица жёстко связана с валом и элементами муфты, передавая вращение на цепные звездочки. При перегрузке (заклинивание ковшей, попадание посторонних предметов и т.п.) срабатывает храповой/скользящий механизм, снижая или прерывая передачу момента и предотвращая повреждение вала, цепей и корпусов элеватора.

Место установки и роль в узле/агрегате

1. Узел установки — верхний привод зернового (и, в ряде конфигураций, возвратного) элеватора, на так называемом elevator jackshaft с правой стороны комбайна в зоне приводов элеваторов.

2. Ступица посажена на вал элеватора (jackshaft) и служит базовой деталью для крепления элементов храповой/предохранительной муфты и звездочек привода цепей.

3. Роль детали:
   – обеспечивает жёсткую и соосную посадку на валу;
   – передаёт крутящий момент от вала к муфте и дальше к звездочкам цепи;
   – работает как силовой элемент узла предохранительной муфты, воспринимающий ударные нагрузки и обеспечивающий корректную работу храпового механизма.

Применяемость (модели и серии)
Судя по каталогам и описаниям, ступица 183210C91 используется на широком ряде комбайнов International/Case IH. В том числе:

– IH / Case IH серии Axial-Flow старших поколений:
1420, 1440 (до определённого серийного номера), 1460, 1470, 1480, 1482 и др.
– Серии 1600 / 1600-х:
1620, 1640, 1644, 1660, 1666, 1670, 1680, 1682, 1688.
– Серии 2100 / 2300:
2144, 2166, 2188, 2344, 2366, 2377, 2388.
– Серии 2500 / 5000 / 6000 / 7000:
2577, 2588, 5088, 6088, 7088.

Отдельные русскоязычные каталоги прямо указывают деталь как «Ступица храповика зернового элеватора CASE 2366-2388», что подтверждает её штатную установку на этих моделях.

Основные характеристики (обобщённо)
Точные размеры (посадочные диаметры, количество отверстий и шага болтового круга) зависят от конструктивного исполнения и в открытых источниках как правило не приводятся, но по каталожной информации можно указать следующее:

1. Тип детали: ступица привода/муфты (Hub) узла Elevator Jackshaft Drive Slip Clutch.

2. Конструкция (типовая для данного узла):
   – массивная стальная ступица;
   – внутренняя посадка под вал элеватора (шпоночный паз или шлицы, в зависимости от исполнения);
   – наружный фланец с отверстиями под болты крепления элементов храпового/фрикционного узла и/или звездочки цепи;
   – возможно наличие проточек/буртов под посадку дисков муфты или ответной части храпового механизма.

3. Материал: конструкционная сталь, рассчитанная на высокие крутящие и ударные нагрузки (подтверждается назначением узла и позиционированием детали как силового элемента привода элеватора).

4. Массо-габаритные характеристики (по данным упаковки оригинальной детали в каталоге CNH):
   – масса упаковки около 3,0 кг;
   – габариты упаковки: примерно 192 × 185 × 149 мм.
   Это даёт представление о габаритах самой ступицы как компактной, но массивной детали.

5. Условия работы:
   – постоянное циклическое нагружение крутящим моментом;
   – воздействие пыли, измельчённого зерна и соломы;
   – работа в составе узла с предохранительной функцией, периодические ударные нагрузки при срабатывании храпового/скользящего механизма.

Аналоги и кросс-номера
Прямых кроссов на подшипниковые или сальниковые номера (SKF, CR и т.п.) для этой детали нет, так как это не стандартный подшипник или манжета, а специальная силовая ступица. Есть лишь каталожные номера производителей и поставщиков запчастей:

1. Оригинальный номер:
   – Case IH / CNH: 183210C91 (основной OEM-номер).

2. Аналоги/замены от послепродажных производителей (aftermarket):
   – Abilene Machine: AM183210C91 – «Elevator Jackshaft Hub», указано как замена OEM 183210C91.
   – A&I Products / TractorPartsASAP: позиция с артикулом 162254 (Drive Hub Assembly – Elevator Jackshaft), в описании указано соответствие OEM 183210C91.
   – Worthington Ag Parts: WN-183210C91 – Drive Hub Assembly Elevator Jackshaft, также заявлена как замена OEM 183210C91.
   – RedRunRite: Elevator Jackshaft Drive Hub Assembly, Part #183210C91, с перечислением тех же моделей комбайнов.

Упоминания в официальных каталогах/мануалах

1. Официальный онлайн-каталог CNH (MyCNH Store) выводит позицию 183210C91 под названием «Elevator Jackshaft Drive Slip Clutch», с указанием категории Harvest → Misc Harvesting → Hub. Это подтверждает, что деталь входит в узел привода элеватора и относится к фирменной номенклатуре Case IH.

2. В бумажных и PDF-каталогах запчастей Case IH (Parts Catalog для моделей Axial-Flow 2366/2388 и др.) ступица 183210C91, как правило, показана на схеме верхнего привода зернового элеватора (elevator jackshaft) в составе храповой или предохранительной муфты, рядом со звездочками привода элеватора. Конкретный лист и позиция зависят от издания каталога, но по номенклатуре и названию она идентифицируется как hub / slip clutch hub / elevator jackshaft drive.
