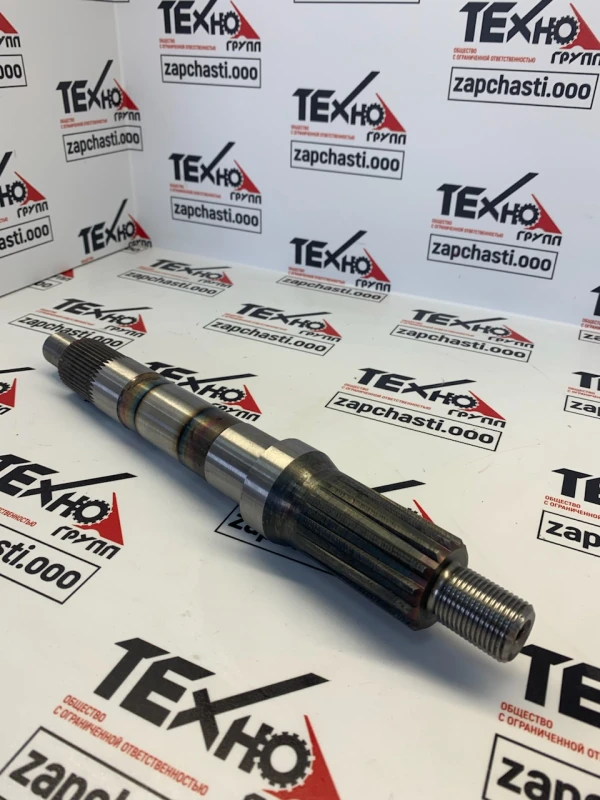

191384С1 Вал редуктора молотилки под кабиной 2388, 6088, 2366, 2377,5088, 5130, 5140, 5150, 6130, 6140, 6150, 7088

1. Назначение и принцип работы

• Вал 191384С1 является выходным (ведомым) валом редуктора привода наклонной камеры / молотилки на комбайнах Case IH Axial-Flow.

• Основная функция:

  • передача крутящего момента от редуктора привода наклонной камеры (feeder / separator drive gearbox) к приводным элементам — шестерням, муфтам, звёздочкам цепей наклонной камеры и далее к роторам/молотилке;

  • обеспечение соосности и опоры для подшипников, воспринимая крутящий момент и ударные нагрузки от работы фидера и ротора.

• Работает в режиме кручения с переменными нагрузками, при ударах (камни, неравномерный поток массы), часто с реверсом привода. Поэтому выполняется из высокопрочной термообработанной стали, с шлифованными посадочными шейками и шлицевыми концами.

2. Место установки и роль в узле/агрегате

• Узел: редуктор привода наклонной камеры / молотилки под кабиной (feeder / separator drive, feeder housing gearbox). На части комбайнов в каталогах он обозначен как “Output, feeder housing / separator area”.

• Расположение:

  • установлен поперёк комбайна в корпусе редуктора, который расположен под кабиной, на передней части комбайна, в зоне привода наклонной камеры;

  • один конец соединён с внутренними шестернями редуктора, другой — со звёздочками/муфтой привода наклонной камеры и далее ротора/молотилки (через цепь / дополнительный вал).

• Роль в узле:

  • ключевой элемент передачи мощности от двигателя к фидеру и молотилке;

  • через него проходит вся мощность, идущая на наклонную камеру и далее на ротор, поэтому его состояние критично для работы молотилки (при износе шлицов/шеек возможен люфт, перегрев подшипников, шум и выход из строя редуктора).

3. Применяемость (модели и серии)

Согласно данным каталога A&I / Abilene Machine и других справочных ресурсов, вал 191384C1 заменён валом 191384C2, который ставится на большой ряд комбайнов Case IH; при этом прямо указано, что 191384C2 заменяет 191384C1.

Основные модели, где используется 191384C1 / 191384C2 (выходной вал редуктора фидера):

1. Ранние Axial-Flow (International / Case IH):

   • International: 1440, 1460, 1470, 1480;

   • Case IH: 1640, 1644, 1660, 1666, 1670 (с определённого серийного номера), 1680, 1688.

2. Axial-Flow 2100/2300/2500:

   • 2144, 2166, 2188, 2344, 2366, 2377, 2388;

   • поздние 2377/2388 и серия 2577, 2588 — по данным каталога указаны как совместимые через вал 191384C2 (замена 191384C1).

3. Axial-Flow 5088 / 6088 / 7088 и «30/40/50» серии:

   • 5088, 6088, 7088;

   • 5130, 5140, 5150, 6130, 6140, 6150, 7130, 7140, 7150, 9230 — перечислены как комбайны, где используется output driven shaft 191384C2 (замена 191384C1) в приводе наклонной камеры/молотилки.

На практике в каталогах Case IH указывается: оригинальный номер 191384C1, позже заменён на 191384C2, и именно 191384C2 идёт как актуальный сервисный номер для всех этих машин, при соблюдении указанных разрывов по серийным номерам.

4. Основные технические характеристики

По данным независимого каталога по запчастям для Case IH (позиция A-191384C2 «Shaft, Output, Feeder Housing», заменяющая 191384C1):

• Тип детали: вал выходной редуктора наклонной камеры (feeder housing output shaft).

• Длина (ориентировочно):

  • Dim A ≈ 12,87" ≈ 327 мм.

• Шлицевые соединения:

  • один конец — 14 шлицов,

  • второй конец — 42 шлица (разные профили под шестерню/муфту и под звёздочку/другой элемент привода).

• Посадочные шейки под подшипники:

  • несколько цилиндрических участков под конические/радиальные подшипники, с проточками под стопорные кольца и уплотнения (точные размеры задаются каталогом и сервис-мануалом для конкретного комбайна).

• Материал и исполнение:

  • высокопрочная сталь, термообработка (закалка/отпуск);

  • рабочие поверхности шлифованы, шлицы выполнены под стандарт Case IH / Eaton;

  • для 191384C2 ряд производителей указывают массу порядка 2,4 кг, что даёт ориентир и для оригинального 191384C1.

• Условия работы:

  • пыльная среда, постоянная подача растительной массы через фидер и молотилку;

  • переменное и ударное нагружение, возможная работа с реверсом (очистка забивания);

  • требуется своевременная смазка подшипников редуктора, контроль люфтов и износа шлицев.

5. Аналоги и кросс-номера

По информации из нескольких каталогов запчастей:

• Прямой заменитель:

  • 191384C2 — актуальный сервисный номер Case IH (output / feeder output driven shaft), прямо указано: Replaces 191384C1.

• Послепродажные (aftermarket) и кроссы:

  • A-191384C2 — обозначение в линейке A&I Products (shaft, output, feeder housing, заменяет 191384C1);

  • AV100267 — Vapormatic;

  • WN-191384C2 / WN191384C2 — кросс в ряде каталогов (All States / Mega-Cross);

  • CA0078 и другие внутренние коды некоторых производителей (указываются как «Feeder Output Driven Shaft Replacement Parts of Case-IH 191384C2»).

При подборе аналогов важно проверять:
– число и тип шлицов на обоих концах;
– длину вала (~327 мм) и диаметр посадочных шеек;
– соответствие модели и серийного номера комбайна (для некоторых серий есть разрывы по S/N).

6. Упоминания в официальных каталогах/мануалах

• В официальном онлайн-каталоге CNH (MyCNH) номер 191384C1 обозначен как SHAFT в группе Transmission & Drivetrain / Powershift / Feeder / Separator, без подробной расшифровки, но с привязкой к комбайнам Case IH.

• В специализированных каталогах запчастей для Case IH Axial-Flow вал проходит как:

  • “Shaft, Output, Feeder Housing”,

  • “Feeder Output Driven Shaft”,

  • “Separator Area – Separator Shafts”, с явным указанием замены 191384C1 → 191384C2 и перечнем моделей (1440…1688, 2144…2388, 2577/2588, 5088/6088/7088, 5130…6150, 7130…7150 и др.).

• В каталогах узлов редуктора фидера/молотилки он входит в сборку “Feeder Drive Gearbox Assembly”, где вместе с ним указаны корпус редуктора, шестерни (например 191245C2, 191248C1), подшипники и уплотнения.
