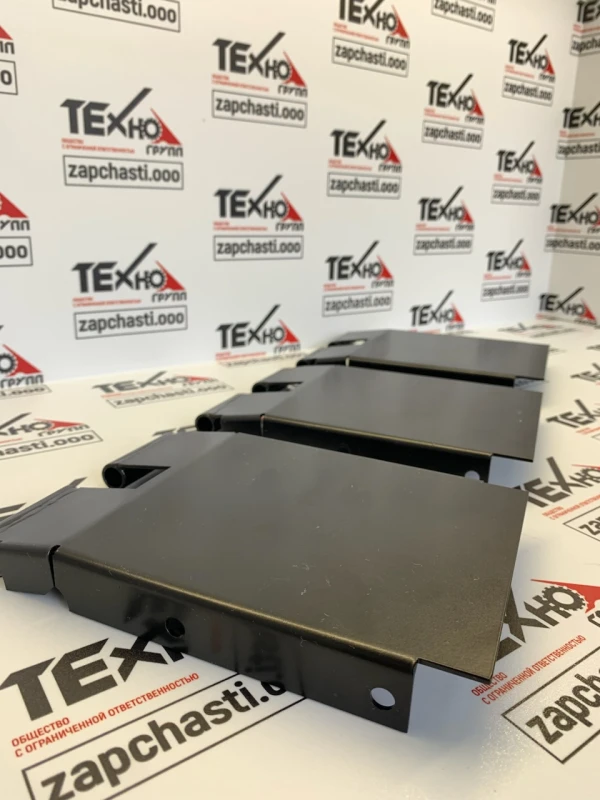

191790С2 Успокоитель тр-ра цепи колосового элеватора с лопатками нижний

— Назначение и принцип работы
• Деталь является концевым элементом («END», «hinge») узла ложного дна (false bottom) возвратного/колосового элеватора на комбайнах Case IH. Она образует нижнюю торцевую часть крышки-лотка («ложного дна») и работает как шарнир/кромка для её откидывания при обслуживании.
• Функции: направляет поток массы и полёт цепи с лопатками в нижней зоне элеватора, служит опорной/защитной кромкой ложного дна и обеспечивает удобный доступ для очистки при забивании (откидывание ложного дна).

— Место установки и роль в узле/агрегате
• Узел: колосовой (возвратный) элеватор в системе зерно- и колосообращения комбайна (Grain & Tailings Elevators → Tailings Elevator).
• Позиция: нижняя часть корпуса элеватора, на ложном дне (false bottom) как его «концевая/петлевая» часть. Роль — формирует нижний край ложного дна, по которому проходит цепь с лопатками; обеспечивает возможность открыть/закрыть ложное дно для осмотра и очистки.

— Применяемость (модели/серии)
• Устанавливается на широкий ряд комбайнов Case IH Axial-Flow. В каталогах и у производителей запчастей часть перечислена как «Return (Tailings) Elevator False Bottom Hinge» для следующих моделей (перечень может отличаться по модификациям и серийным диапазонам): 1420, 1440, 1460, 1470, 1480, 1482, 1620, 1640, 1644, 1660, 1666, 1670, 1680, 1682, 1688, 2144, 2166, 2188, 2344, 2366, 2377 (диапазон SN), 2388 (диапазон SN), 2577, 2588.
• Альтернативный источник применяемости (сводный список для 1420–1688; 2144; 2166; 2188; 2344; 2365; 2366; 2388; 2399; 2577; 2588). Уточнение по конкретной машине лучше сверять по каталогу и номеру шасси.

— Основные характеристики
• Тип: «END / Hinge» ложного дна колосового (возвратного) элеватора. Официальное наименование Case IH: Hinge (позиция «END»).
• Габариты (типовой поставщик): 216 × 150 × 28 мм; масса порядка 0,8 кг.
• Конструктив: стальная торцевая/петлевая пластина, формирующая нижнюю кромку ложного дна; крепёж — через штатные отверстия/ухваты ложного дна (конкретная схема — по каталожной схеме узла).
• Условия работы: абразивная зерносмесь, пыль, возможные ударные нагрузки от лопаток цепи и частиц; деталь рассчитана на работу в связке с ложным дном и цепным транспортером колосового элеватора.

— Аналоги и кросс-номера
• OEM-предшественник: 191790C1 (191790C2 официально обозначен как замена).
• Обозначение у Case IH (официальный каталог/магазин CNH): 191790C2 — Hinge (END).
• Послепродажные артикула/замены: AM191790C2 (Abilene Machine, как замена OEM 191790C2/191790C1); ASI 14245 (All States/AllSkidsteers); CS-191790R (PW Group, «cover plate / end», заявлен как аналог OEM 191790C2).

— Упоминания в официальных каталогах/мануалах
• Схемы узла (раздел): Grain and Tailings Elevators → Tailings Elevator; позиция с описанием «END, IH false bottom» (номер 191790C2).
• Официальный онлайн-каталог CNH (Case IH): позиция 191790C2 — Hinge (каталожное наименование, проверка применяемости по модели/серийному номеру).

— Примечания по терминологии
• В русскоязычных магазинах и описаниях деталь иногда называют «успокоитель транспортёра/цепи колосового элеватора (нижний)» из-за её расположения и участия в формировании траектории цепи с лопатками у нижнего разворота. В официальной терминологии Case IH это именно концевая/петлевая часть (END/Hinge) ложного дна возвратного элеватора. Для точного подбора рекомендуется ориентироваться на OEM-номер 191790C2 и схемы узла.
