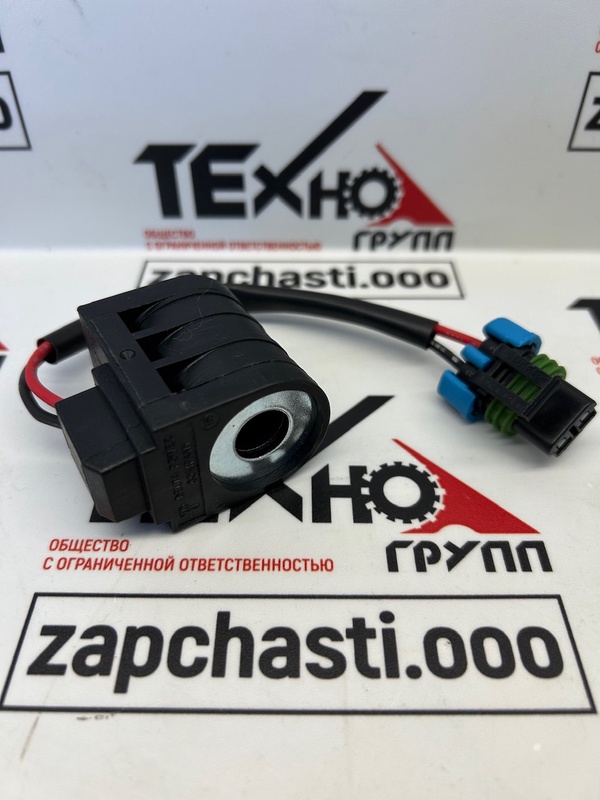

230594A1 Соленоид гидромотора ГСТ 2388 12В

Назначение и принцип работы

• Это электромагнитная катушка (соленоид), которая устанавливается на распределительный (control) клапан двухскоростного гидромотора ГСТ. При подаче 12 В катушка срабатывает, переводя картриджный клапан в другое положение и тем самым подавая управляющее давление на гидромотор. Это меняет угол наклона шайбы/ swash plate внутри гидромотора, уменьшая его рабочий объём (см³/об) и тем самым переводя ходовую в «быструю» передачу (больше скорость — меньше тяга).

Место установки и роль в узле/агрегате

• Узел относится к группе MOTOR ASSY – HYDROSTATIC – CONTROL VALVE – TWO SPEED. Соленоид 230594A1 — позиция, входящая в гидромотор переменного рабочего объёма; физически он наверху/сбоку гидростатического привода на корпусе управляющего клапана (рядом с парковочным тормозом на ряде модификаций). Его роль — электровключение второй (быстрой) скорости гидромотора.

Применяемость

• Документально подтверждена применяемость к линейке Axial-Flow:

  • Case IH 5088 — каталог запчастей (Printed No. 84301004, 09/2010): раздел «MOTOR ASSEMBLY, VARIABLE HYDROSTATIC…» указывает поз. 33 — 230594A1 “Соленоид, Coil”, внутри сборки клапана 244387A1.

  • Case IH 2388 — каталоги по группе «MOTOR ASSY – HYDROSTATIC – CONTROL VALVE – TWO SPEED» (2388, годы примерно 2004–2007) указывают наличие соленоида в составе этого узла (включая картридж 255834A1).

  • Номер 230594A1 используется также в каталогах CNH/New Holland (идентичный CNH-номер для родственных машин), что указывает на кросс-брендовую применяемость внутри группы CNH.

Примечание: в независимых каталогах и форумах часто встречается обобщённое описание «2-speed hydro», где электромагнит включает «высокий» диапазон на гидромоторе привода хода. Это соответствует функции катушки 230594A1.

Основные характеристики (по каталогам и составу узла)

• Напряжение: 12 В постоянного тока (по наименованию в каталогах: “SOLENOID, 12V” / “Соленоид, Coil 12V”).

• Конструкция узла: катушка 230594A1 работает в паре с картриджем 255834A1 и фиксирующей гайкой 298986A1; часто поставляется как часть клапана 244387A1 (Hydraulic Valve, Solenoid), где 230594A1 обозначена как составная позиция.

• Условия работы: маслонаполненная гидросистема ГСТ, температурные и вязкостные режимы — по допускам гидросистемы комбайна; катушка рассчитана на установку на корпусе распределительного клапана (контакт с окружающей средой, защита обеспечивается конструкцией узла). (Точные электрические токи/сопротивление катушки в открытых каталогах не приводятся.)

• Масса (ориентир): порядка 0,18–0,19 кг по спецификации торгового каталога (как справочная величина для самой катушки).

• Материалы: стандартная для катушек CNH конструкция — медная обмотка в защитном корпусе с выводом под разъём; детали контактной группы/картриджа — сталь, уплотнения — эластомеры (см. состав узла в каталоге).

• Монтаж: на управляющем (control) клапане гидромотора ГСТ; доступ из зоны гидростатического привода под кабиной/по борту (точное место зависит от года/компоновки; на ряде 23-й серии описывают как «наверху гидростатического привода рядом с соленоидом стояночного тормоза»).

Аналоги и кросс-номера

• Внутрисборочные коды CNH (связанные позиции):

  • 244387A1 — «Hydraulic Valve, Solenoid» (узел; включает катушку 230594A1 и картридж 255834A1).

  • 255834A1 — картридж клапана (Cartridge) — штатная пара к катушке 230594A1.

  • 298986A1 — гайка крепления катушки.

• Кросс-бренд CNH: тот же 230594A1 встречается в каталогах New Holland (идентичный номер). (Это именно межбрендовая нумерация внутри CNH, а не сторонний производитель.)

• Сторонние индустриальные кроссы (SKF/CR и т. п.): официально не фиксируются; данная позиция — фирменная катушка CNH для конкретного клапанного узла двухскоростного гидромотора. (В открытых источниках сторонних «жёстких» кроссов по 230594A1 не выявлено.)

Упоминания в официальных каталогах/мануалах

• Case IH 5088 Axial-Flow — Parts Catalog (Printed No. 84301004, 09/2010): раздел «MOTOR ASSEMBLY, VARIABLE HYDROSTATIC…», поз. 33 — 230594A1 (Соленоид, Coil); рядом указаны 244387A1 (клапан в сборе), 255834A1 (картридж), 298986A1 (гайка). Это прямое документальное подтверждение номера и состава узла.

• Case IH 2388 Axial-Flow — Parts (2004–2007): раздел «MOTOR ASSY – HYDROSTATIC – CONTROL VALVE – TWO SPEED» подтверждает конфигурацию двухскоростного гидромотора с соленоидным клапаном (указаны связанные позиции типа 255834A1).
