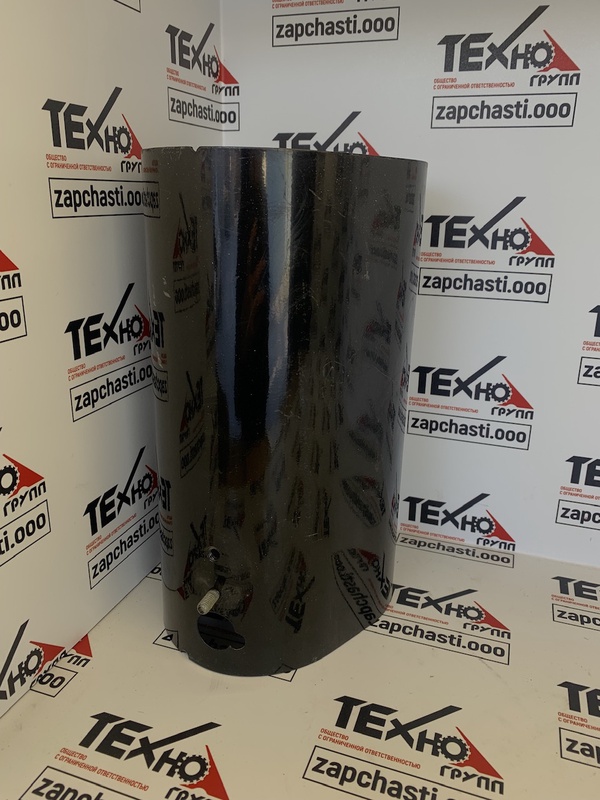

240811А2 Труба вставка колосового элеватора под датчик с флажком 2388 (199700A3)

Что это за деталь

• Артикулы: 240811A2 (перфорированная вставка) и 199700A3 (сплошная, без отверстий).

• Ставится на комбайны Case IH Axial-Flow, в том числе модель 2388, а также близкие серии (2377, 2366, 2577, 2588).

Функция

• Это часть верхнего участка колосового элеватора — вставка кожуха в месте установки датчика урожайности с флажком.

• Её задача — правильно направить поток зерна на чувствительный элемент датчика. Так обеспечивается точность измерения потока и, соответственно, данных о урожайности.

• Вариант с перфорацией (240811A2) дополнительно отводит лишнюю пыль и мелочь, разгружая поток, что улучшает работу датчика.

Принцип работы

• Зерно поднимается элеватором и вверху попадает на «флажок» датчика. Сила удара зерна фиксируется электроникой и переводится в показания производительности.

• Геометрия вставки задаёт нужное направление потока. Если деталь изношена или повреждена — поток смещается, что даёт ошибки в показаниях.

Как проявляется износ

• Через стенки или по швам начинает просыпаться зерно и пыль.

• Появляются искажения в данных урожайности — скачки или заметное занижение/завышение.

• Может измениться шум и работа цепи элеватора, если кромки деформированы.

Конструкция

• Сегмент кожуха из стали со сварными элементами, посадочными отверстиями под болты и окном под датчик.

• В версии 240811A2 есть отверстия для вентиляции и отвода мелкой фракции, тогда как 199700A3 — сплошной.

Где установлена и что влияет

• Находится в голове элеватора, непосредственно там, где стоит датчик потока.

• От её состояния зависит и точность измерений, и отсутствие потерь зерна через изношенные места.

Каталожные особенности

• В каталогах CNH обычно идут парой: 199700A3 как стандартная труба, а 240811A2 как перфорированная альтернатива.

• Иногда в продаже называется «guard» (защитный элемент) — по сути это то же самое, различие лишь в названии.

Советы по обслуживанию

• Регулярно проверять состояние в межсезонье: обращать внимание на износ вокруг окна датчика и вдоль стенок.

• При замене лучше ставить вместе с крепежом и проверять соседние секции головы элеватора.

• После установки новой вставки рекомендуется снова выполнить калибровку датчика урожайности.
