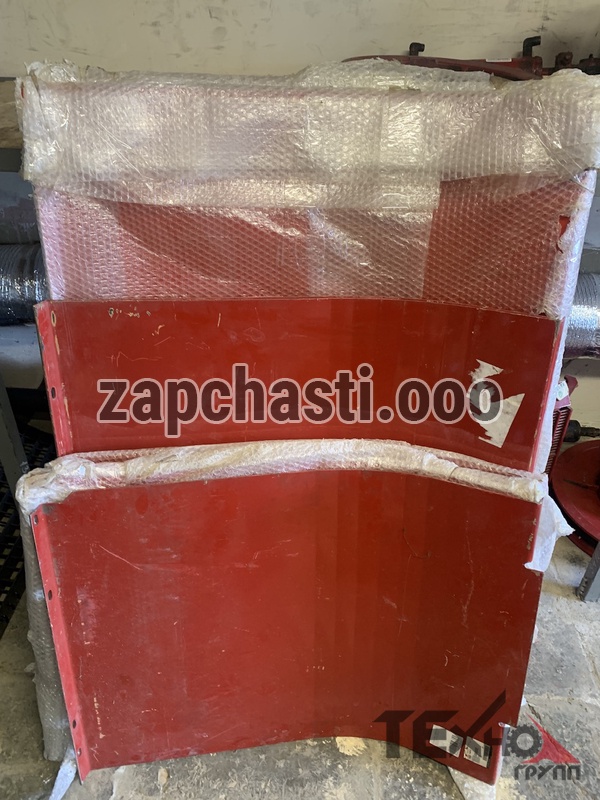

28283253 Днище жатки 1030 правое (38283253)

1. Назначение и принцип работы

• Деталь представляет собой упорную/защитную изнашиваемую плиту (днище) в зоне стола зерновой жатки Case IH 1030.

• Основная функция — формирование нижней опорной поверхности потока хлебной массы под шнеком и режущим аппаратом, а также защита несущих элементов стола жатки от истирания зерном, соломой, пылью и абразивными примесями.

• Работает как сменный износостойкий элемент: принимает на себя трение и удары массы, чтобы при износе можно было заменить плиту, не повреждая раму жатки.

2. Место установки и роль в узле/агрегате

• По данным каталога 1030 GRAIN HEADER (раздел TABLE BODY AND GUARDS) позиция 21 обозначена как WEAR PLATE, DR right, что соответствует правой нижней защите/днищу стола жатки.

• Устанавливается с правой стороны стола жатки 1030, в районе днища под шнеком (рабочей зоной подачи массы к наклонной камере).

• Крепится к корпусу стола через ряд отверстий под болты/винты, совместно с соседними плитами днища образует сплошной «пол» жатки.

• Роль в узле:

  • обеспечивает ровную скользящую поверхность для массы;

  • защищает раму и силовые элементы стола от износа;

  • сохраняет правильную геометрию нижней части стола, что важно для устойчивой подачи материала и работы датчиков высоты/нагрузки, если они есть в конфигурации жатки.

3. Применяемость (для каких машин подходит)

• Официально деталь фигурирует в каталоге Case IH 1030 – GRAIN HEADER (01/92–12/02) как элемент группы TABLE BODY AND GUARDS.

• Российские и европейские каталоги указывают её как «днище жатки правое… 1030» и связывают с жаткой, используемой с тракторами/комбайнами Case IH и, в частности, упоминают трактор JX1090U как одну из машин, с которой применяется жатка 1030.

• Обобщённо можно указать:

  • Жатки зерновые Case IH 1030 всех типоразмеров (ширина 4,9–7,3 м), выпуска 1992–2002 гг., входящие в официальный каталог 1030 GRAIN HEADER.

Точные списки моделей комбайнов (Axial-Flow 14xx/16xx/21xx и др.), на которые ставились жатки 1030, зависят от конкретной комплектации и адаптеров, но для подбора по каталогу достаточно привязки к жатке 1030.

4. Основные характеристики

Точные размеры (длина, ширина, толщина, масса) в открытых каталогах не приводятся, есть только наименование и позиция в схеме. Ниже — типичные конструктивные признаки подобного элемента по каталогам и фото-аналогам:

• Тип детали: изнашиваемая опорная плита / днище стола жатки (wear plate / floor sheet). В каталоге указана как WEAR PLATE 1030.

• Расположение: правая сторона стола, нижняя часть под шнеком/подбором.

• Материал:

  • конструкционная сталь, обычно с повышенной износостойкостью (закалённая или из более твёрдой стали, чем основная рама стола);

  • поверхность рассчитана на абразивное изнашивание зерновой и соломистой массой.

• Конструкция:

  • штампованный или гибочный металлический лист, повторяющий профиль днища стола;

  • возможны ребра жёсткости или загибы по краям для увеличения жесткости и точной стыковки с соседними элементами днища;

  • отверстия под крепёж по периметру, согласованные с отверстиями в раме жатки;

  • края сформированы так, чтобы образовывать ровный переход к соседним плитам и не создавать ступенек, за которые мог бы цепляться материал.

• Условия работы:

  • постоянный контакт с потоком зерно-соломистой массы, пылью и грязью;

  • повышенный абразивный износ, возможные удары камней и твёрдых включений;

  • работа на открытом воздухе: перепады температуры, влажность, коррозионное воздействие.

5. Аналоги и кросс-номера

• В каталоге Case IH для этой позиции указана замена (supersession):

  • 28283253 → 38283253 — то есть 38283253 является новым номером той же детали (правой изнашиваемой пластины днища стола 1030).

• В сторонних онлайн-каталогах и интернет-магазинах деталь обычно фигурирует под теми же номерами:

  • 28283253 — оригинальный номер;

  • 38283253 — обновлённый/замещающий номер CNH.

• Информации о прямых кросс-номерах на SKF, CR и другие подшипниковые или уплотнительные бренды для этой детали нет, так как это листовая кузовная/рамная деталь, а не подшипник или сальник.

• На рынке присутствуют неоригинальные (aftermarket) днища/износостойкие плиты для жаток 1030, которые обычно маркируются как:

  • «аналог 28283253 / 38283253»,

  • либо просто «floor / wear plate RH for Case IH 1030 header»,
    без собственного “универсального” кросс-кода — подбор ведут именно по OEM-номерам и модели жатки.

6. Упоминания в официальных каталогах/мануалах

• Каталог Case IH 1030 GRAIN HEADER (01/92–12/02):

  • раздел TABLE BODY AND GUARDS;

  • позиция 21, обозначение WEAR PLATE, DR right, номер 28283253, с примечанием о замене на 38283253.

• В онлайн-каталогах CNH (MyCNH Store, Messicks, Titan, AVSpare и др.) эта деталь фигурирует как часть функциональной группы стола жатки 1030, без расширенного текстового описания, но с привязкой к 1030 – GRAIN HEADER (01/92–12/02 / до 07/04).

Краткое резюме для карточки товара

• Деталь: 28283253 / 38283253

• Наименование: Днище жатки (изнашиваемая плита днища стола), правое

• Применение: Жатка зерновая Case IH 1030 (1030 GRAIN HEADER, 01/92–12/02), в т. ч. в составе комплекта с тракторами/комбайнами JX и Axial-Flow

• Функция: защита днища стола и формирование опорной поверхности потока зерна; сменный износостойкий элемент

• Расположение: правая сторона стола, нижняя часть под шнеком/режущим аппаратом

• Замена: новый номер 38283253

• Тип детали: стальная износостойкая плита (wear plate), крепится болтами к раме стола жатки
