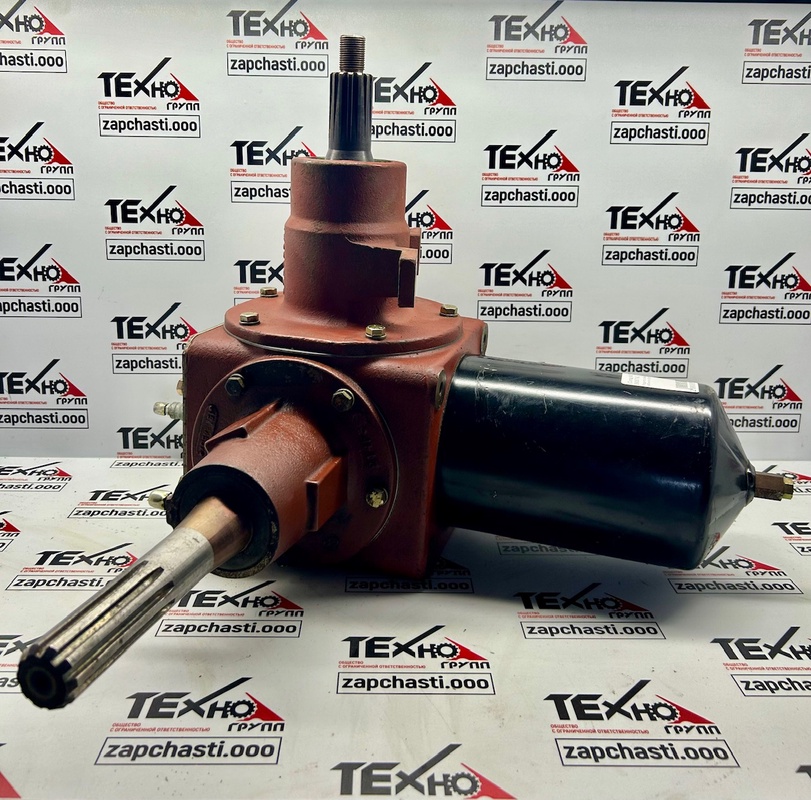

87642683 Редуктор привода н/к под кабиной в сборе (393577A2 / 390550)

1. Назначение и принцип работы

• Это редуктор привода наклонной камеры (feeder / feederhouse drive gearbox).

• Основная задача – принять крутящий момент от двигателя/главного привода и передать его на привод наклонной камеры, которая подает срезанную массу от жатки в молотильно-сепарирующее устройство комбайна.

• Редуктор изменяет направление и распределяет крутящий момент, снижая ударные нагрузки и обеспечивая стабильную работу транспортера наклонной камеры.

• По описанию OEM это «maintenance-free» узел – заводская смазка рассчитана на весь ресурс, регламентной смены масла не предусмотрено.

2. Место установки и роль в узле/агрегате

• Узел входит в тракт привода наклонной камеры комбайна Axial-Flow.

• Конкретно редуктор 87642683 устанавливается под кабиной, на раме машины, между выходным валом основного привода и входным валом транспортера наклонной камеры.

• Крепится к кронштейну (в каталогах фигурирует, например, кронштейн 87742027) и связан с гидролинией/маслопроводом (в перечне рядом идет гидротрубка 87579601 и др.), что видно по схеме узла «DRIVER, GEARBOX, FEEDER».

• Роль узла:

  • обеспечивает привод наклонной камеры и, через нее, жатки/приставки;

  • передает и стабилизирует нагрузку от двигателя на рабочие органы подачи;

  • защищает остальной привод от перегрузок за счет собственных прочностных характеристик и подобранного передаточного числа.

3. Применяемость (для каких моделей подходит)

По данным оригинальных и независимых каталогов, редуктор 87642683 / 393577A2 применяется на ряде комбайнов CASE IH серии Axial-Flow, в частности:

• 2377, 2388 – в определенном диапазоне серийных номеров (например, HAJ0292001–HAJ0300000).

• 2577, 2588.

• 5088, 7088 – узел привода наклонной камеры/feeder drive.

• Комбайны 5130, 5140, 5150, 5160, 6130, 6140, 6150, 6160, 7130, 7140, 7150, 7160 – редуктор наклонной камеры/feeder drive для соответствующих модификаций Axial-Flow; упоминания есть в сервисных и запчастевых каталогах (включая позиции типа «GEARBOX 5130, 7130, 6140, 5140, 7140, 6130»).

Фактическая применяемость зависит от конкретного исполнения и серийного номера машины, поэтому производитель рекомендует сверку номера детали по каталогу именно под конкретный серийный номер комбайна.

4. Основные характеристики

Точные размеры и передаточное отношение в открытых источниках не приводятся, но по каталожной информации и описанию можно выделить следующее:

• Тип узла:

  • цилиндрический зубчатый редуктор привода наклонной камеры (Feeder / Feederhouse Drive Gearbox).

• Конструкция:

  • литой корпус (как правило, чугунный либо высокопрочный литой сплав) с фланцами для крепления к раме и сопряжения с соседними элементами привода;

  • входной и выходной валы под установку шкивов/звездочек привода наклонной камеры;

  • герметичное исполнение с заводской смазкой (maintenance-free), без регламентной периодической замены масла.

• Масса:

  • по данным OEM-каталога, масса комплекта редуктора порядка 54,4 кг (package weight 54,422 kg).

  • в ряде независимых источников указана транспортная масса порядка ≈72–73 кг (160 lb) с упаковкой, что объясняется учетом тары и возможных доп. элементов.

• Условия работы:

  • рассчитан на непрерывную работу в режиме уборки, на высокие динамические и ударные нагрузки от наклонной камеры и жатки;

  • эксплуатация в запыленной среде с перепадами температур от отрицательных до высоких (в зависимости от региона и сезона);

  • соответствует требованиям производителя по ресурсу и надежности привода Axial-Flow.

5. Аналоги и кросс-номера

Основные каталожные обозначения:

• OEM-номер CASE IH: 393577A2 – базовое обозначение редуктора привода наклонной камеры (feeder drive gearbox).

• Комплектация под номером 87642683 – вариант этого же редуктора/узла в сборе, который фигурирует в каталогах как «Feeder Drive Gearbox / Gearbox, Feeder Drive» или «Редуктор наклонной камеры».

• В ряде источников рядом идет обозначение 390550 (как связанный номер или предшествующий артикул в той же сборке).

Послепродажные (aftermarket) полные заменители редуктора:

• AM393577A2 – обозначение у одного из производителей заменителей редуктора feederhouse drive для Case IH (используется, например, в независимых каталогах запчастей, указывается как замена OEM 393577A2).

• 189990 – позиция «Feeder House Drive Gearbox» в ряде каталогов, прямо указано «Replaces Case IH OEM 393577A2».

• 393577A2/N – обозначение нового неоригинального редуктора (New After Market) в некоторых каталогах.

Прямых кросс-номеров на отдельные бренды типа SKF, CR и т.п. для всего редуктора в сборе в открытых источниках не приводится. Возможные номера подшипников и сальников внутри узла могут иметь SKF/CR-аналоги, но они обычно не указываются в общедоступных каталогах как официальные заменители для всего агрегата.

6. Упоминания в официальных каталогах/мануалах

• В официальном онлайн-каталоге CNH (CASE IH) номер 393577A2 описан как редуктор, который «передает мощность от двигателя машины на наклонную камеру, подающую срезанные культуры в машину для обмолота и сепарации».

• Номер 87642683 фигурирует в оригинальных запчастевых каталогах CASE IH как GEARBOX / Feeder Drive Gearbox, в некоторых языковых версиях – «CAJA DE TRANSMISIÓN».

• В техническом документе по комбайну Axial-Flow 6140 редуктор 87642683 обозначен в перечне деталей привода наклонной камеры как позиция «GEARBOX, Feeder Drive».

• В развернутых схемах (типа DRIVER, GEARBOX, FEEDER) 87642683 указан как основной элемент узла, к которому привязаны кронштейн, гайки, гидролинии и т.д.

• В русско- и украиноязычных каталогах запчастей деталь 87642683 проходит как «редуктор наклонной камеры CASE», «редуктор привода н/к под кабиной», с привязкой к моделям 5140, 6130, 7140 и др. Axial-Flow.
