412126 Гайка болта рычага натяжения цепи и ремня МКШ 2030 (80412126)

1. Назначение и принцип работы

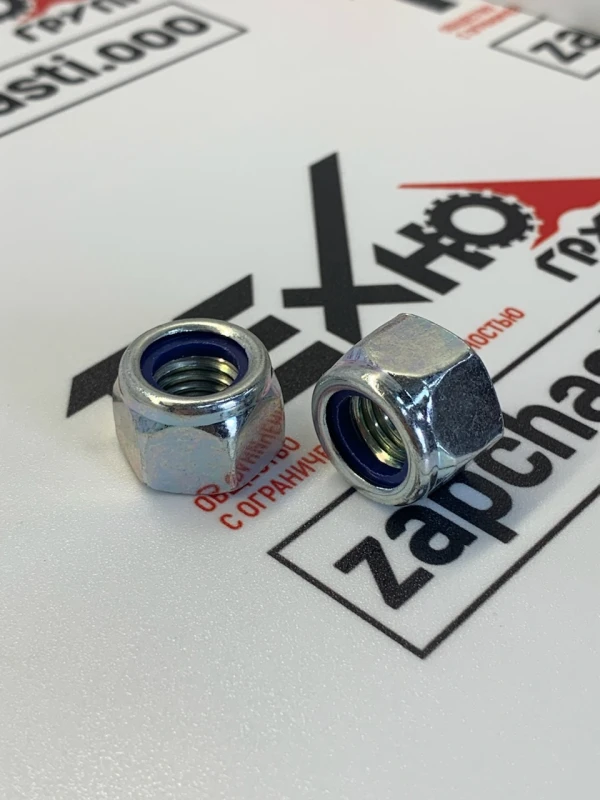

• Деталь представляет собой самоконтрящуюся шестигранную гайку M12 (Hex Lock Nut M12 x 1.75), применяемую для фиксации болта рычага натяжения цепи и ремня привода МКШ (механизма качающегося ножа) на жатке 2030.

• В каталогах CNH исходный номер 80412126 – LOCK NUT, ZED M12, CL 8, M12 x 1.75, позднее замещён номером 412126. Это стальная гайка прочности класса 8 с функцией самоторможения (тип «ZED Lock» / all-metal lock nut или с вставкой).

• Принцип работы: при затяжке гайка:

  • прижимает рычаг натяжения к стойке/кронштейну;

  • за счёт «замкового» (самоконтрящегося) профиля резьбы/вставки создаёт увеличенное трение по резьбе и не раскручивается под вибрацией;

  • удерживает выставленное усилие натяга цепи и ремня МКШ, не позволяя болту ослабнуть.

Таким образом, это элемент фиксации регулировочного болта, обеспечивающий стабильный натяг цепи/ремня привода ножа жатки в тяжёлых вибрационных условиях.

2. Место установки и роль в узле

• По каталогам запчастей Case IH гайка 80412126/412126 входит в группу WOBBLE BOX DRIVE (20.14[01]) жатки 2030 – привод МКШ (wobble box).

• В частности, в схемах для жатки 2030 она обозначена как LOCK NUT, M12, позиция 1 или 26 (в зависимости от листа основной секции и варианта длины жатки).

• В узле натяжения:

  • гайка наворачивается на болт (оси) рычага натяжения цепи/ремня;

  • фиксирует рычаг в заданном положении после регулировки натяга;

  • предотвращает смещение рычага, что:

    • удерживает натяг в допустимых пределах;

    • снижает проскальзывание ремня/цепи;

    • уменьшает ударные нагрузки на подшипники и валы привода МКШ;

    • повышает ресурс ремня, цепи, шкивов и самого wobble-бокса.

Фактически это страхующая контргайка регулировочного болта рычага натяжения в приводе ножа жатки 2030.

3. Применяемость (модели и агрегаты)

По данным каталогов CNH и независимых каталогов запчастей, гайка 412126 (замена 80412126) широко применяется на технике Case IH / New Holland:

1. Жатки (headers) Case IH / New Holland

   • 2030 Combine Header – различные ширины (15, 17, 20, 24, 30 ft), диапазон выпуска примерно с 2002 г.

   • 2040 Header – жатки серии 2040 (1/02–12/10 по каталогам).

   • GRAIN HEADER (CHN) 2060-15 / 2060-17 / 2060-20 – зерновые жатки New Holland.

2. Комбайны Case IH Axial-Flow (в составе узлов, где применяются такие же крепления и натяжители)

   • 8120, 7120, 9120;

   • 7010, 8010, 9010;

   • AFX6520, AFX8010;

   • 5088, 6088, 7088;

   • 2188 (NA).

3. Тракторы Case IH серии MXM – в частности MXM120, MXM130, MXM140, MXM155, где 80412126 указан как LOCK NUT, ZED Lock, Insert, CL 8, M12 x 1.75, с заменой на 412126.

По сути, это унифицированная самоконтрящаяся гайка M12, используемая во многих узлах CNH – не только в приводе МКШ, но и в креплениях навесных и приводных узлов (в зависимости от модели и узла).

4. Основные характеристики

На основе официальных описаний CNH и типовых данных:

• Тип: шестигранная самоконтрящаяся гайка (Hex Lock Nut / Lock Nut, ZED).

• Резьба:

  • тип: метрическая, M12 x 1,75 (крупный шаг);

  • стандарт CNH прямо указывает M12 x 1.75 для исходного номера 80412126.

• Материал и прочность:

  • сталь,

  • класс прочности 8 (CL 8), рассчитана на работу в силовых узлах с вибрацией.

• Конструктивные особенности:

  • исполнение самоконтрящееся (тип ZED Lock / top-lock): деформация или специальный профиль резьбы обеспечивает повышенное трение, без отдельной нейлоновой вставки (по описанию «ZED Lock, Insert, CL 8» – all-metal lock nut);

  • шестигранная головка под стандартный ключ для М12 (типовой размер «под ключ» 18–19 мм – как у стандартных гаек М12 такого класса).

• Условия работы:

  • рассчитана на эксплуатацию в узлах с высокой вибрацией и ударными нагрузками (привод жатки, wobble-box, натяжители ремней и цепей);

  • наружное исполнение (как правило, с антикоррозионным покрытием – цинк или аналогичное, зависит от партии), пригодно для работы в агрессивной среде поля (влага, пыль, растительные остатки);

  • применима для многократных сборок/разборок, но при сильном износе самоконтрящей функции гайка подлежит замене.

5. Аналоги и кросс-номера

1. Прямой предшественник/замена внутри Case IH / New Holland:

   • 80412126 – LOCK NUT, ZED M12 (M12 x 1.75, CL 8) – официально в каталогах указана как superseded by 412126.

2. Перекрёстные номера (встречающиеся в каталогах New Holland / CNH и независимых каталогах):
   В ряде источников для гайки 412126 приводится длинный перечень заменяемых/эквивалентных номеров различных брендов и старых систем нумерации, среди которых, например:

   • Z5249059, Z2997, U603883, U2542737, P34596, 934201R1, 6116091, 6267177 и др.;

   • а также большое количество номеров Case IH, New Holland и других производителей, перечисляемых как «Replaces…» для 412126.

3. Универсальные промышленные аналоги:

   • по своей сути деталь эквивалентна самоконтрящейся гайке стандартов DIN 980 / ISO для резьбы M12 x 1,75, класс прочности не ниже 8.8, с нормальной высотой и стальным (а не нейлоновым) замковым элементом;

   • при подборе неоригинального аналога важно соблюсти:

     • шаг и диаметр резьбы (M12 x 1,75);

     • класс прочности (не ниже 8);

     • тип контрящего механизма (предпочтительно all-metal lock nut для высокой температуры и вибрации).

6. Упоминания в официальных каталогах/документации

• Каталоги Case IH / New Holland по жатке 2030 (2030 COMBINE HEADER, MAIN SECTIONS):

  • на листе 0.16(01) MAIN SECTIONS приведены позиции с 80412126 – NUT, LOCK, M12 (в русифицированных вариантах – «Контргайка, M12 / LOCK NUT, M12»).

• Схема WOBBLE BOX DRIVE (20.14[01]) для жатки Case IH 2030:

  • на схемах приводов wobble-box (привода ножа) деталь указана как LOCK NUT, M12 (80412126 → 412126) в составе узла, где расположен рычаг натяжения ремня/цепи МКШ.

• Каталоги жаток и комбайнов CNH (GRAIN HEADER, AXIAL-FLOW COMBINE):

  • в каталогах для жаток 2030/2040 и зерновых жаток 2060, а также для комбайнов серий 70хх, 80хх, 90хх и др. гайка фигурирует под номером 80412126/412126 как LOCK NUT, M12 в различных подузлах (крепления, натяжители, опоры).
