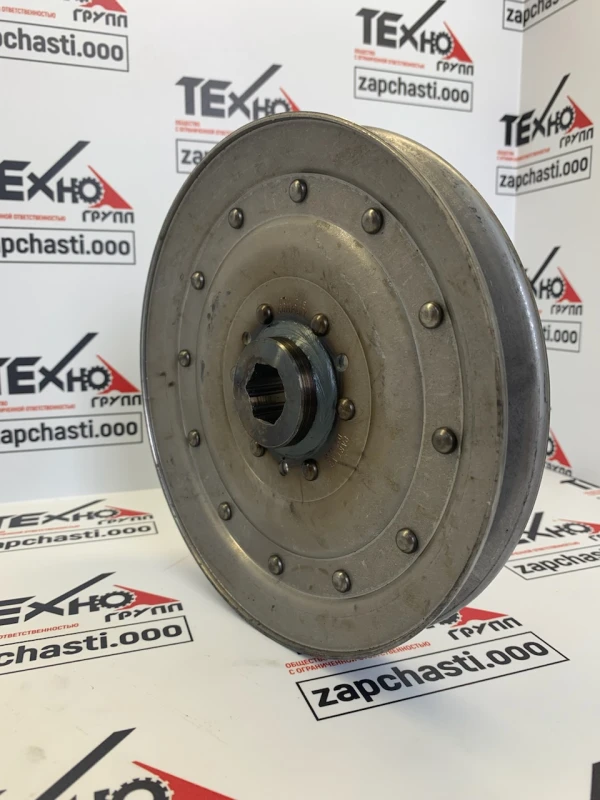

418093A1 Шкив соломоразбрасывателя под шестигранник диам 203 мм. (1994794C1 / 1994772С2 / 87757146)

1. Назначение и принцип работы

• Деталь 418093A1 – это ведомый/ведущий шкив привода соломоразбрасывателя на комбайнах Case IH Axial-Flow.

• Его основная задача – передать вращение от ремённого привода на вал соломоразбрасывателя и обеспечить нужную частоту вращения лопастей/батов соломоразбрасывателя.

• Шкив работает в составе ременной передачи: ремень идёт от приводного шкива (часто с редуктора/вала) на данный шкив соломоразбрасывателя, формируя передаточное отношение и стабильное вращение.

• За счёт правильного диаметра (203,2 мм) и профиля ременного ручья обеспечивается равномерное распределение соломистых остатков по ширине жатки, что улучшает качество заделки пожнивных остатков и облегчает последующую обработку почвы.

Принцип работы классический для ремённого привода:

• шкив насажен на шестигранный вал (hexagon drive) и вращает его жёстко, без проскальзывания по шлицам/шпонке;

• момент передаётся через клиновой/поликлиновый ремень (в зависимости от конкретной модификации);

• ремень одновременно служит «предохранителем» от ударных перегрузок – при заклинивании узла возможен проскальзывающий момент ремня.

2. Место установки и роль в узле

• Узел: соломоразбрасыватель (Straw Spreader – Drive) в задней части комбайна, в зоне выхода соломы из молотильно-сепарирующей системы.

• В каталогах Case IH деталь указана в схеме «STRAW SPREADER – DRIVE (09F-02)» как позиция шкива, обозначенная «PULLEY, 203.2 mm OD».

• Шкив устанавливается:

  • на вал привода соломоразбрасывателя;

  • в непосредственной близости к корпусу соломоразбрасывателя и его лопастям;

  • в зоне выхода соломы – под задней частью молотилки.

Роль в агрегате:

• Обеспечивает вращение барабана/дисков соломоразбрасывателя, от чего зависит ширина и равномерность разбрасывания пожнивных остатков.

• Через данный шкив задаётся скорость вращения соломоразбрасывателя (подбор диаметра + передаточное отношение).

• В случае износа шкива (разбивание шестигранного отверстия, износ ручья ремня) появляются:

  • пробуксовка ремня,

  • нестабильные обороты соломоразбрасывателя,

  • ухудшение качества разбрасывания соломы.

3. Применяемость (для каких моделей и серий)

По данным нескольких каталогов и описаний запчастей, шкив 418093A1 / 87757146 применяется на ряде комбайнов Case IH Axial-Flow:

• Серия 23xx / 25xx / ранние Axial-Flow:

  • Case IH 2344

  • Case IH 2366

  • Case IH 2377 (SN HAJ292001–HAJ300000)

  • Case IH 2388 (BSN JJC0276540 и SN HAJ292001–HAJ300000)

  • Case IH 2577 (ASN HAJ0300001)

  • Case IH 2588 (ASN HAJ300001)

• Серия 5х/6х/7х Axial-Flow (AF130 / AF140):

  • Case IH 5088

  • Case IH 5130, 5140, 5150

  • Case IH 6088

  • Case IH 6130, 6140, 6150

  • Case IH 7088

  • Case IH 7130, 7140, 7150

• В отдельных каталогах он прямо указан как шкив соломоразбрасывателя для Axial Flow 2388, 2377 и др., в разделе STRAW SPREADER – DRIVE.

Примечание:
номера 1994794C1 / 1994772C2, которые вы указали, в открытых источниках часто фигурируют как связанные или предыдущие исполнения шкивов привода соломоразбрасывателя для тех же моделей. Прямо подтверждённый кросс – 1994772C1 к 418093A1/87757146 (см. ниже), а по 1994794C1 и 1994772C2 лучше перепроверять по конкретному каталогу вашей машины.

4. Основные характеристики

По данным каталогов и описаний:

• Наружный диаметр:

  • 203,2 мм (8") – это прямо обозначено как «PULLEY, 203.2mm OD / 8" straw spreader pulley».

• Тип посадки / вал:

  • шкив с посадочным отверстием под шестигранник (hexagon drive), что позволяет устанавливать его на шестигранный вал привода соломоразбрасывателя;

  • обычно фиксируется стопорным винтом/болтами или за счёт прижимной шайбы (конструкция может немного отличаться по сериям).

• Материал:

  • каталоги обычно не прописывают материал, но по описаниям и фото это стальной шкив (литой или штампованный) с обработанными ручьями под ремень и окраской/фосфатированием для защиты от коррозии. (Вывод на основе типовых решений и фото OEM/aftermarket изделий.)

• Масса:

  • масса указывается поставщиками порядка 1,6–1,7 кг (1,59 kg на Alibaba и 1,7 kg в европейском каталоге совместимых деталей).

• Назначение в каталоге CNH:

  • в оригинальных схемах обозначается как «PULLEY, STRAW SPRD DRIVE 8"» или «PULLEY, 203.2mm OD»;

• Условия работы:

  • зона установки – задняя часть комбайна, в струе соломы и пыли;

  • постоянное воздействие абразивной пыли, вибраций, ударных нагрузок от неравномерного потока соломы;

  • работа на открытом воздухе под воздействием влаги и перепадов температур – отсюда необходимость регулярного контроля состояния ремня и защитного слоя шкива.

5. Аналоги и кросс-номера

Оригинальные OEM-номера / замены:

• 418093A1 – основной номер шкива (Case IH / New Holland).

• 87757146 – официально указан как заменяющий или взаимозаменяемый с 418093A1 (в ряде каталогов прямо написано «product replaces 87757146» или «OEM reference number: 87757146, 418093A1»).

• 418093A1GNC – вариант обозначения OEM-узла у некоторых европейских дистрибьюторов, фактически та же деталь.

• 1994772C1 – фигурирует как связанный/замещённый номер для соломоразбрасывательного шкива той же группы, указываемый вместе с 418093A1 и 87757146 у некоторых производителей аналогов.

Aftermarket-аналоги (не OEM, но полезные коды для подбора):

• AM87757146 – номер аналога шкива соломоразбрасывателя 8" для Case IH комбайнов (Abilene Machine; кросс к 87757146 / 418093A1).

• WN-418093A1 – обозначение шкива-заменителя у Worthington Ag Parts (последовательность «Spreader, Pulley to fit International/CaseIH – replaces OEM 418093A1»).

Также на ряде площадок (Alibaba и др.) встречается обозначение типа:

• 418093A1 / 87757146 Agricultural Machinery Parts Straw Spreader Pulley for Case IH combines – это указывает именно на комплектующий узел соломоразбрасывателя, а не универсальный шкив.

По SKF, CR и др. специализированных подшипниковых брендах прямых кросс-номеров именно на шкив не обнаруживается, т.к. это не подшипник и не сальник, а корпусная деталь; обычно они не имеют стандартных подшипниковых кодов.

6. Упоминания в официальных каталогах/мануалах Case IH

• В онлайн-каталогах Case IH / CNH и их копиях (Avspare, Avtoall и др.) деталь 418093A1 встречается в разделе:

  • CASE IH AXIAL-FLOW COMBINE (NA) – STRAW SPREADER – DRIVE (09F-02)
    там она обозначена как «PULLEY, 203.2mm OD, 8 in.», номер по схеме – обычно позиция 9 на чертеже.

• В русской версии каталога для AXIAL-FLOW 2388 (RU) деталь 418093A1 также фигурирует в списке запчастей, относящихся к разделам, связанным с соломоразбрасывателем (STRAW SPREADER / STRAW SPREADER DRIVE).

• В некоторых ресурсах прямо отмечено:
  «418093A1 – CNH Genuine OEM Pulley, Straw Sprd Drive 8"», что указывает на статус оригинальной детали CNH для привода соломоразбрасывателя.

Краткое резюме

418093A1 (87757146) – это оригинальный шкив привода соломоразбрасывателя Ø 203,2 мм (8"), с шестигранным посадочным отверстием, применяемый на ряде комбайнов Case IH Axial-Flow (2344, 2366, 2377, 2388, 2577, 2588, 5088, 6088, 7088, 5130–5150, 6130–6150, 7130–7150 и др.). Он передаёт момент от ремня на вал соломоразбрасывателя, обеспечивая равномерное разбрасывание соломы. Шкив стальной, массой около 1,6–1,7 кг, рассчитан на работу в тяжёлых условиях пыли и вибраций. Основные кроссы: 87757146, 418093A1GNC, 1994772C1, плюс ряд aftermarket-номеров (AM87757146, WN-418093A1 и др.).
