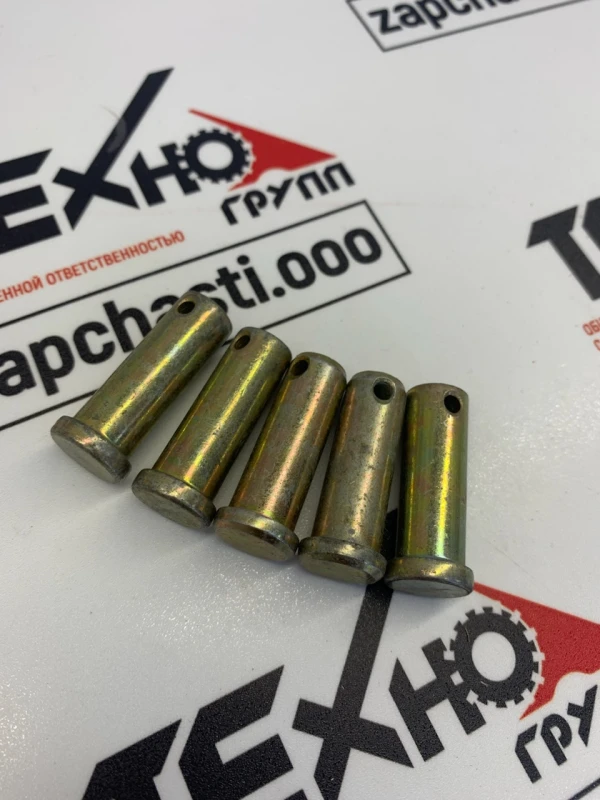

427-8136 Шпилька гидроцилиндра 12*35

427-8136 — шплинт-клёпка (clevis pin) 1/2" × 1.360" для узлов с гидроцилиндрами (CASE IH и др.)

Важно о названии. В ряде русскоязычных карточек деталь ошибочно названа «шпилька гидроцилиндра 12×35». В официальных каталогах Case IH позиция 427-8136 проходит как CLEVIS PIN, 1/2" × 1.360" — это не резьбовая шпилька, а штифт с головкой и отверстием под шплинт, применяемый как ось в проушине (в т. ч. на штоке/ухе гидроцилиндра и сопряжённых рычагах).

Назначение и принцип работы

• Служит осью поворотного соединения («вилка–проушина») и фиксатором линейных тяг; передаёт усилие с возможностью углового смещения. Фиксация обеспечивается шплинтом через поперечное отверстие. Это типовая роль clevis pin в приводах и тяглах, включая хвостовики/ухи гидроцилиндров. (Общее назначение clevis pin — стандарт машиностроения.)

Место установки и роль в узле/агрегате (на примерах из каталогов Case IH)

• Привод выгрузки (Unloader) на зерноуборочных Axial-Flow: используется как штифт в механизме привода/рычажной группе (в т. ч. рядом с гидроцилиндром поворота трубы выгрузки или муфтой привода выгрузки). В каталогах позиция 427-8136 указана в группах «Unloader Tube Swing Cylinder / Unloader Drive/Belt».

• Косилки-кондиционеры: для 9-футовой ротационной косилки-кондиционера Case IH эта позиция идёт как clevis pin 1/2" × 1.360" (несколько штук в узле).

• Прямоугольные пресс-подборщики (Large Rectangular Baler): отображается как 427-8136 с пометкой замены на 86636813.

Применяемость (подтверждённые упоминания)

• Axial-Flow комбайны (разные модификации/годы; разделы по приводу выгрузки), в т. ч. каталоги с пометкой NA/EU содержат 427-8136 в составе узлов привода выгрузки.

• 9-ft Rotary Mower Conditioner (1/93–12/01) — позиция 427-8136 в группе запчастей.

• Large (4×4) Rectangular Baler — позиция 427-8136 с заменой (см. ниже).

Примечание: Точная номенклатура моделей определяется по конкретной машине и разделу каталога; номер 427-8136 встречается в нескольких агрегатах Case IH (приводы, рычаги, тяги), где требуется clevis pin 1/2" × 1.360".

Основные характеристики

• Тип: clevis pin (штифт с головкой и отверстием под шплинт).

• Диаметр стержня: 1/2" (≈ 12,7 мм).

• Длина эффективная: 1.360" (≈ 34,5 мм).

• Конструктив: головка с одной стороны; сквозное поперечное отверстие под шплинт/контр-шплинт с другой стороны. (Типовое исполнение clevis pin; см. примеры спецификаций.)

• Материал/покрытие: в общепромышленных стандартах clevis pin — углеродистая/легированная сталь, часто цинкование; конкретно для 427-8136 материал в открытых карточках CNH не детализирован. (См. как ориентир спецификации производителей штифтов.)

• Условия работы: силовое шарнирное соединение в механизмах привода; допускает частые циклы поворота и срезные нагрузки; фиксация шплинтом предотвращает осевой сход.

Аналоги и кросс-номера

• Официальная замена (supersession) в ряде каталогов: 86636813 (PIN, CLEVIS).

• Связанные/альтернативные номера, встречающиеся в межотраслевых/NSN-базах: NSN 5315-00-169-8383 указывает на clevis pin с перечнем альтернатив, включающим 427-8136 / 4278136 и др. (141-56 и пр.). Это подтверждает межпроизводственную перекрёстную идентификацию типоразмера.

Важно: SKF/CR-кроссы для этой позиции обычно не применяются, т. к. это не подшипник/сальник, а крепёжный штифт. Для подбора не-OEM можно использовать унифицированный типоразмер clevis pin 1/2" × ~1.36" с соответствующим отверстием под шплинт и допусками по прочности.

Упоминания в официальных каталогах/мануалах

• Case IH — Axial-Flow (разделы Unloader Drive / Tube Swing Cylinder): 427-8136 указан как CLEVIS PIN, 1/2" × 1.360".

• Case IH — 9-ft Rotary Mower Conditioner (1/93–12/01): позиция 427-8136 в списке деталей узла.

• Case IH — Large (4×4) Rectangular Baler: позиция 427-8136 с пометкой «Superseded by 86636813».

• Официальный Parts Store (CNH/MyCNH): карточки clevis pin аналогичных размеров показывают форм-фактор (12,7 мм OD), подтверждая тип детали; прямая карточка 427-8136 может открываться некорректно, но по внутренним каталогам указывается как clevis pin.
