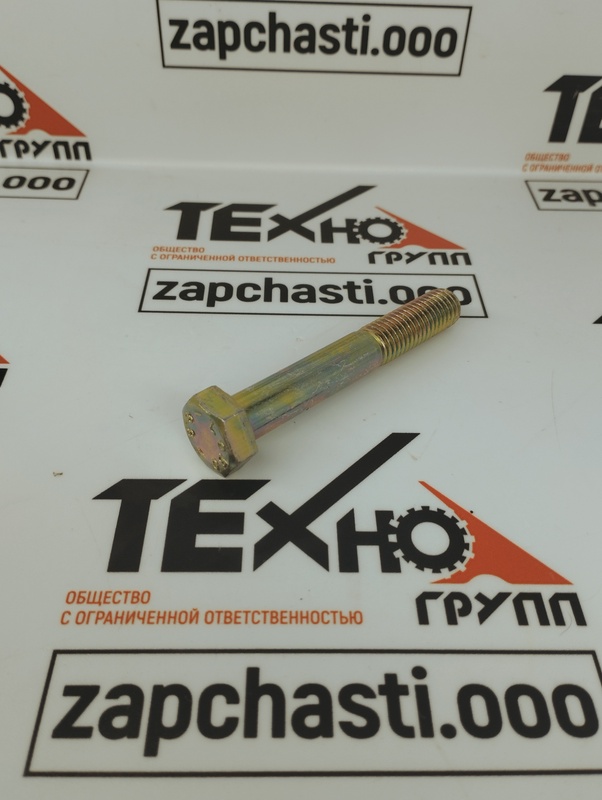

80043158 Болт ступицы мотовила М12*80

Назначение и принцип работы

• Болт 80043158 – это стандартный шестигранный болт М12×80 класса прочности 8.8, который в каталогах Case IH / New Holland используется как болт ступицы мотовила (reel hub screw).

• Основная задача болта – жестко стянуть ступицу мотовила с валом/диском привода или рычагом. За счёт осевого предварительного натяга он:

  • передаёт крутящий момент от привода на мотовило;

  • фиксирует взаимное положение деталей (ступица, диск, фланец, рычаги мотовила);

  • воспринимает вибрационные и ударные нагрузки, возникающие при работе жатки.

• Работает в основном на растяжение и срез, создавая прижим через шайбы и гайку/резьбовое отверстие ступицы, предотвращая смещение и проворачивание узла при ударных нагрузках (камни, густой стеблестой и т.п.).

Место установки и роль в узле

• Болт ставится в узел мотовила зерновой жатки – в районе ступицы/диска привода мотовила.

• В каталогах Case IH для жаток 2030 и 2040 он показан в группах REEL, BELT DRIVE и REEL, HYDRAULIC DRIVE рядом с шайбами М12 и гайкой М12, как элемент крепления ступицы и деталей привода мотовила.

• В каталоге New Holland DC510 Direct Cut Header болт 80043158 указан как SCREW, Hex, M12×80, 8.8, и используется в сборке привода/опоры, где также применяются соответствующие гайки и шайбы.

• Роль в узле:

  • обеспечивает надежную фиксацию ступицы мотовила на валу или на приводном диске;

  • поддерживает точное положение мотовила относительно жатки, что важно для равномерного захвата и подачи массы;

  • повышает общую жесткость и долговечность узла мотовила.

Применяемость (основные модели и агрегаты)

По данным каталогов запчастей Case IH / New Holland и перекрестных списков:

• Жатки Case IH:

  • жатка 2030 (Rigid) – группа 20.25 REEL, BELT DRIVE, поз. 39: 80043158 (болт М12×80).

  • жатка 2040 Combine Header – раздел 20.25A(01) REEL, HYDRAULIC DRIVE: 80043158 – SCREW, M12×80.

• Жатки/принадлежности New Holland:

  • New Holland DC510 Direct Cut Header (с серийного номера DCF4900101 и далее) – список деталей содержит позицию: “SCREW, {PP:80043158} Hex, M12×80, 8.8”.

• Через замену на номер 43158 (см. ниже) этот болт фигурирует также в списках применяемости различных тракторов Case IH и New Holland, но из-за широкой стандартной природы детали он используется как унифицированный крепёжный элемент и может встречаться во множестве техники CNH (тракторы, жатки, прицепное оборудование и т.д.).

Основные характеристики

• Тип крепежа: болт / винт с шестигранной головкой (Hex screw/bolt).

• Размер резьбы:

  • метрическая, М12 (шаг 1,75 мм – стандартный для М12).

• Длина:

  • 80 мм (обозначение М12×80).

• Класс прочности:

  • 8.8 – типичный для ответственных соединений ходовой части и приводов (средне-высокая прочность).

• Резьбовая часть:

  • в ряде каталогов указано как полная резьба (Full Thd), то есть резьба по всей длине стержня, что характерно для болтов, работающих как стяжные.

• Материал:

  • конструкционная углеродистая сталь, соответствующая классу прочности 8.8 (закалённая и отпущенная).

• Конструктивные особенности:

  • шестигранная головка под ключ (типичная форма для болтов ISO 4017);

  • используется в комплекте с плоскими и/или пружинными шайбами и гайкой М12 (в каталогах рядом с ним идут шайбы 80394630, 80322358 и гайка 80100038 и др.).

• Условия работы:

  • открытая установка на жатке – воздействие влаги, пыли, абразивной грязи, растительных остатков;

  • значительные вибрации и переменные нагрузки от работы мотовила;

  • возможные динамические, ударные нагрузки при захвате неровной массы или посторонних предметов.

Аналоги и кросс-номера

1. Оригинальные замены и взаимозаменяемость внутри CNH

   • На ряде ресурсов New Holland указано, что деталь 80043158 снята с производства и заменена на номер 43158 (SCREW).

   • В описании 43158 перечислены номера, которые взаимозаменяемы/перекрываются с ним, среди них фигурирует 80043158 и ещё ряд старых артикулов:

     • 80043158

     • 73175894

     • 71301412805

     • 700614201

     • 48094110

     • 47686556

     • 4725254851 и т.п.

   • Эти номера, как правило, относятся к той же группе: болт/винт М12×80, класс 8.8, используемый в различных агрегатах CNH.

2. Стандартные аналоги (унифицированный крепёж)

   • По сути, геометрически и по прочности болт соответствует стандарту типа ISO 4017 / DIN 933 – Hex bolt, M12×80, property class 8.8.

   • Поэтому при отсутствии оригинала в ряде случаев возможно использование качественного стандартного болта М12×80-8.8 с полной резьбой, при условии:

     • соблюдения класса прочности не ниже 8.8;

     • правильного подбора шайб и гайки;

     • учёта возможного покрытия (цинк, фосфатирование) и условий эксплуатации.

   Отдельных кросс-номеров именно у SKF, CR и других «подшипниковых» брендов, как правило, нет, так как речь идёт о типовом болте, а не о подшипнике или сальнике.

Упоминания в официальных каталогах и мануалах

• Case IH 2040 Combine Header Parts Catalog – раздел 20.25A(01) REEL, HYDRAULIC DRIVE содержит позицию:

  • 80043158 – SCREW, M12×80, в составе узла привода мотовила (вместе с шайбами и гайкой М12).

• Case IH 2030 Combine Header (Rigid) – графический каталог – участок 20.25 REEL, BELT DRIVE показывает:

  • позицию 39 – 80043158 Болт ступицы мотовила М12×80, используемый в зоне привода/ступицы мотовила.

• New Holland DC510 Direct Cut Header – PDF-каталог (с SN DCF4900101 и далее) в списке деталей указывает:

  • SCREW, {PP:80043158} Hex, M12×80, 8.8, M12×80 – как элемент крепления в узле заголовка/привода.
