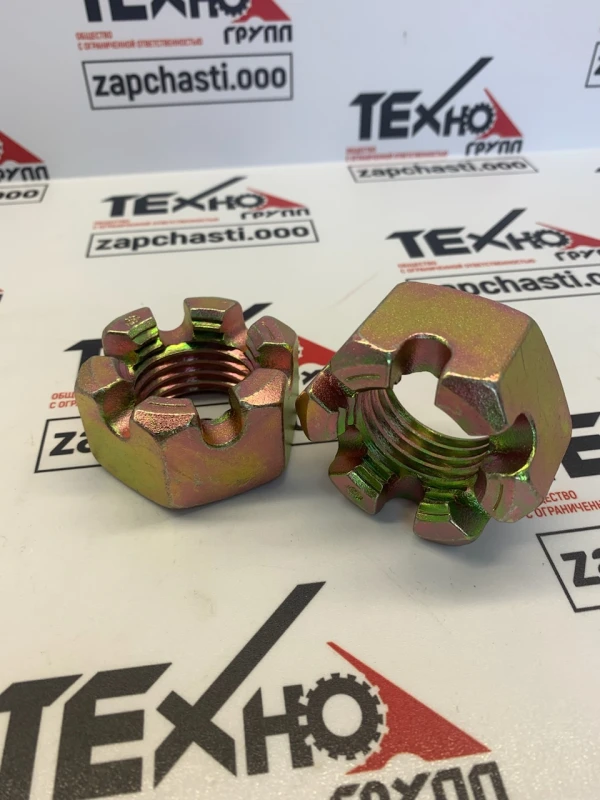

84151572 Гайка шкворня

Назначение и принцип работы

• Служит стопорной гайкой для узлов с осевым отверстием под шплинт (шкворни, оси, цапфы, шарниры, ступицы). Прорези (шлицы) позволяют совместить отверстие в пальце/болте с прорезью гайки и зафиксировать узел шплинтом, предотвращая самопроизвольное отворачивание под нагрузкой и вибрацией.

Место установки и роль в узле/агрегате

• Применяется как навинчиваемый фиксатор на концах шкворней, осей и валиков в ходовой части и навесных орудиях, а также в поворотных/поворотных шарнирах (king pin, axle/pivot). У Case IH встречается, например, на оси дисков/ступиц в почвообрабатывающих орудиях (дисковые бороны/вертикальная обработка) — там она фиксирует сборку ступицы/подшипников на оси.

Применяемость (модели/серии)

• Указана в номенклатуре CNH (Case IH, Case Construction, New Holland) как стандартная «Slotted Nut 1-1/2″-6, Grade 5».

• Примеры подтверждённых применений у Case IH (по каталогным посадкам орудий): дисковые рипперы 875, дисковые бороны 335/335T/345/370, агрегаты вертикальной обработки 330 Turbo.

• Деталь фигурирует также в каталогах New Holland как «NUT, SLOTTED» (унифицированная позиция для ряда машин).

Основные характеристики

• Тип: шестигранная прорезная (castellated/slotted) гайка под шплинт.

• Резьба: 1-1/2″–6 (UNC, «coarse»).

• Класс прочности: Grade 5 (SAE) — заводское обозначение CNH.

• Конструктив: прорези в короне; применяется с болтом/пальцем, имеющим сквозное отверстие под шплинт.

• Масса ориентировочно порядка 0,8 lb для данной типоразмерной позиции (как справочный параметр из карточек запчастей).

• Условия работы: высокие вибрации/удары; фиксация шплинтом после доворота до совмещения отверстия с прорезью предотвращает раскручивание под нагрузкой.

Аналоги и кросс-номера (замены/альтернативы, встречающиеся в каталогах и у дилеров CNH)

• Номера, указанные как «replaces» (заменяет/перекрёст): 1025274, 14052401, 25-1224, 312-24, 425-1224.

• Альтернативы/эквиваленты, встречающиеся у дилеров (по посадочным/спецификации 1-1/2″-6, Grade 5): 87178542, ISS-1-1/2NCS, KUH-87178542, TRI-1-1/2NCS.

Упоминания в официальных каталогах/мануалах

• MyCNH Store (официальная витрина CNH): позиция опубликована для Case IH и Case Construction с описанием принципа фиксации шплинтом и указанием типоразмера/класса прочности («Slotted Hex Nut — Grade 5 — 1-1/2″-6»).

• Каталожные посадки у Case IH: подтверждённые модели орудий (875, 335/335T/345/370, 330 Turbo), где гайка применяется как «disc axle slotted nut». (Информационный блок по применяемости).

• New Holland (дилерский каталог): позиция проходит как «NUT, SLOTTED» с перечнем заменяемых номеров — подтверждение унификации по CNH.

Примечание: в русскоязычных источниках деталь часто именуется «гайка шкворня», что соответствует типичному месту установки (на шкворне/поворотном пальце). У CNH она числится как универсальная прорезная гайка 1-1/2″-6 Grade 5 и применяется в разных узлах (шкворни, оси, ступицы) в зависимости от модели.
