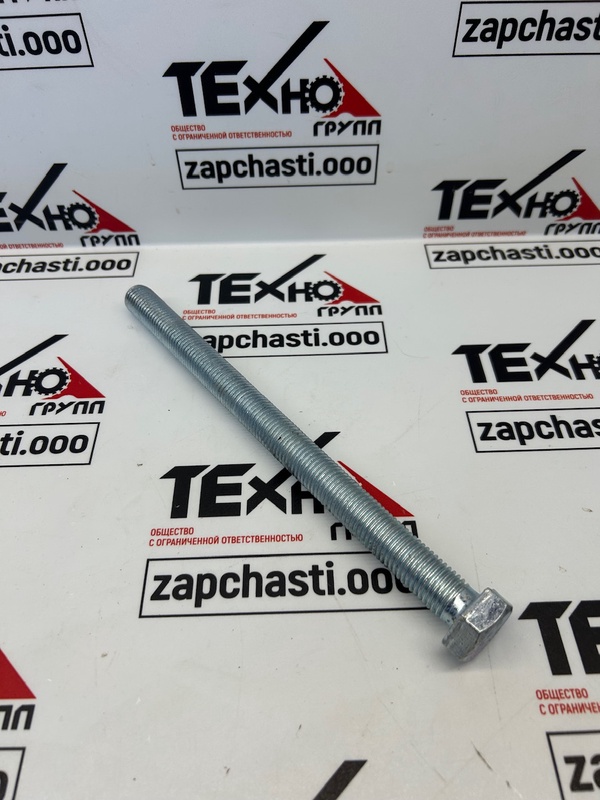

84437496 Болт натяжения ремня привода МКШ 2030-2050 М16*220 - 8,8 (84456232)

1. Назначение и принцип работы

• Болт 84437496 (М16×220, класс прочности 8.8) – это регулировочный болт натяжителя ремня привода МКШ (механизма качающегося ножа / wobble box) на зерновых жатках Case IH / New Holland.

• Входит в состав узла привода МКШ (раздел WOBBLE BOX DRIVE в каталогах жаток 2030/2040/2050 и high-capacity grain header).

• Принцип работы:

  • При затяжке/ослаблении болта через кронштейн и натяжной ролик изменяется расстояние между шкивами привода МКШ.

  • Это изменяет натяжение клинового ремня привода ножа жатки, обеспечивая нормальное сцепление, отсутствие проскальзывания и корректную передачу крутящего момента.

  • В работе болт воспринимает растягивающую и срезывающую нагрузку, а также вибрацию; затяжка фиксируется гайкой и шайбами.

2. Место установки и роль в узле

• По данным каталогов 2030 / 2040 COMBINE HEADER (1/02–, 20.14(01) – WOBBLE BOX DRIVE) болт 84437496 стоит в позиции 19 как:
  «BOLT, Hex, M16 x 220, 8.8, M16x220, BSN F650751»

• Для жатки CASE 2050 в каталоге «GRAIN HEADER (Жатка CASE 2050)» тот же болт указан как:
  «BOLT, Hex, M16 x 220, 8.8, …» рядом с альтернативным номером 84456232.

• Болт устанавливается:

  • В узле привода МКШ (ножа жатки) – в зоне ремённой передачи между ведущим и ведомым шкивами.

  • Работает совместно с натяжным роликом, шайбами (напр. M16×45×6, др. позиции 12, 20, 31) и гайкой M16 (позиция 13/100020).

• Роль в агрегате:

  • Обеспечивает регулировку и фиксацию натяжения ремня привода МКШ.

  • Поддерживает стабильную работу ножа жатки на заданных оборотах, предотвращает проскальзывание ремня и перегрев.

  • При правильной затяжке снижает ударные нагрузки на шкивы, подшипники и сам МКШ.

3. Применяемость (модели и агрегаты)

Основное назначение – жатки (grain/combine header):

• Case IH 2030 COMBINE HEADER (1/02–)

  • Раздел каталога: 20.14(01) WOBBLE BOX DRIVE.

• Case IH 2040 COMBINE HEADER (1/02–12/10)

  • Тот же раздел WOBBLE BOX DRIVE, болт указан в составе узла вместе с ремнём 84448591 (для 2040) и 84058255 (для 2030).

• Case IH 2050 GRAIN / COMBINE HEADER

  • Болт указан в каталоге жатки CASE 2050 как крепёж для того же узла привода.

• New Holland High-Capacity Grain Header (1/02–) – аналогичный узел:

  • В каталоге High-Capacity Grain Header (1/02–) для New Holland указаны те же номера 84437496 и 84456232 в том же узле привода МКШ.

Дополнительные упоминания:

• На ряде ресурсов болт 84437496 / 84456232 проходит как “Combine Header Bolt” для Case/IH, что подтверждает его основную принадлежность к жатке, а не к трактору.

• В отдельных сторонних каталогах (UNICUM Parts) этот номер фигурирует и в составе узлов тракторов New Holland TG210-230, T8000 / T8XXX и др. (двигатель, кабина, передний мост), то есть используется как штатный крепёж в ряде тракторных агрегатов. Однако конкретное место установки в каждом тракторе нужно смотреть по каталогу именно этой модели.

4. Основные характеристики

По данным официальных каталогов Case IH / New Holland и сопутствующих источников:

• Тип крепежа: болт шестигранный (Hex bolt).

• Резьба: М16 (метрическая, стандартный шаг 2,0 – типовое значение для болтов М16 класса 8.8).

• Длина болта: 220 мм (М16×220).

• Класс прочности: 8.8 (соответствует прочной конструкционной стали по ISO 898-1).

• Исполнение / покрытие: в описании присутствует обозначение “ZED”, что в системе CNH обычно соответствует цинковому (galvanized) покрытию для защиты от коррозии.

• Внутренний код стандарта CNH: BSN F650751 – артикул крепежа в системе Case/New Holland.

• Материал: сталь для крепежа класса 8.8 (углеродистая/легированная, термообработанная).

• Условия работы:

  • открытая установка на жатке, воздействие пыли, влаги, химреагентов (удобрения, растительные соки);

  • повышенные вибрации и ударные нагрузки от работы МКШ и ремённой передачи;

  • необходима периодическая проверка затяжки при ТО жатки.

5. Аналоги и кросс-номера

• Официальная замена внутри CNH:

  • Для болта 84456232 в каталоге Titan Machinery указано, что старый номер CNH – 84437496, то есть 84456232 является обновлённым номером того же крепежа.

  • В каталогах жаток 2030/2040/2050 оба номера (84437496 и 84456232) идут в одной строке позиции 19 как взаимозаменяемые: сначала болт M16×220 8.8 (84437496), затем болт 84456232 как альтернативный.

• Дополнительный код:

  • В одном из российских каталогов болт обозначен как 84437496 Болт M16×220 93116220, что указывает на внутренний код/номер производителя 93116220 как связанный или альтернативный.

• SKF / CR и другие подшипниковые бренды:

  • По результатам поисков прямых кросс-номеров SKF, CR и т.п. не обнаружено – это стандартный, но при этом «именованный» болт CNH, а не подшипниковый элемент.

  • При подборе неоригинала обычно ориентируются по размерам (М16×220, класс 8.8), типу головки и покрытию, но для ответственного узла привода МКШ рекомендуют использовать оригинальный или полностью эквивалентный по характеристикам болт.

6. Упоминания в официальных каталогах

Болт 84437496 / 84456232 фигурирует в ряде официальных каталогов:

• CASE IH 2030 COMBINE HEADER (1/02–), раздел 20.14(01) WOBBLE BOX DRIVE – позиция 19:
  «84437496 – BOLT, Hex, M16 x 220, 8.8, M16x220, BSN F650751; 84456232 – BOLT, ASN D752».

• CASE IH 2040 COMBINE HEADER (1/02–12/10), WOBBLE BOX DRIVE – аналогичная запись по позиции 19 для узла привода МКШ.

• CASE IH 2050 GRAIN/COMBINE HEADER – в каталоге жатки 2050 болты 84437496 и 84456232 также указаны в составе привода МКШ (строка с описанием «BOLT, Hex, M16 x 220, 8.8…»).

• New Holland High-Capacity Grain Header (1/02–) – аналогичный узел с теми же номерами болтов в документации по зерновым жаткам New Holland.
