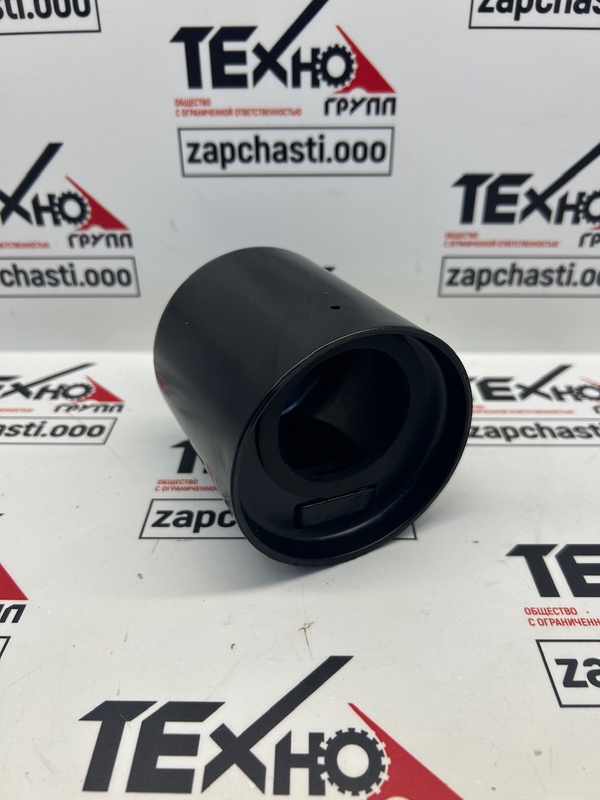

86983468 Клапан воздушного фильтра

Назначение и принцип работы

• Это обратный клапан системы аспирации (пылеулавливания) воздушного фильтра. Он пропускает поток пылевоздушной смеси из корпуса фильтра в выпускной тракт (в зону эжектора/вентури) и предотвращает обратное прорывание горячих выхлопных газов в сторону фильтра и двигателя при остановке двигателя, хлопках или изменении режимов. Такой клапан прямо упоминается как средство предотвращения «обратного потока» в описании аналогичного аспирационного клапана у Case IH/CNH.

• В эксплуатационных обсуждениях пользователи указывают, что на корпусе есть маркировка по направлению установки («эта сторона к выхлопной трубе»), а сам узел описывают как «металлическую заслонку» (flapper), блокирующую обратный ход газов. Это подтверждает его роль как одностороннего клапана в линии от корпуса фильтра к выхлопу.

Место установки и роль в узле/агрегате

• Устанавливается в магистраль (шланг/трубку) между корпусом воздушного фильтра и выхлопной системой, в составе аспиратора (ejector/aspirator) воздушного фильтра на зерноуборочных комбайнах Case IH Axial-Flow. В каталогах запчастей клапан проходит в группе воздухопритока/охлаждения рядом с элементами воздуховода и датчиком разрежения фильтра, что указывает на его расположение на линии «фильтр → выхлоп (эжектор)».

Применяемость (модели/серии)

По каталогам и карточкам совместимости:

• Axial-Flow 2366/2377/2388 (NA/EU, примерно 1998–2004).

• Axial-Flow 5088/6088/7088 (поколение 2007–2012).

• Для платформы 5088/6088/7088 также указываются дизели 6TAA-8304 (275/305 hp) и 6TAA-9004 (350 hp) как связанные агрегаты, где применяется этот клапан в составе системы впуска/аспирации.

• Официальные карточки CNH/MyCNH называют деталь «Check Valve» с проверкой применимости по модели в личном кабинете.

Основные характеристики

• Тип: обратный клапан аспиратора (flapper/заслонка) в корпусе для встраивания в линию от воздухоочистителя к выхлопному эжектору. Функционально — «one-way» для предотвращения обратного потока. Подтверждённая функция — предотвращение backflow.

• Габариты и масса (по данным дистрибьюторской карточки CNH для позиции 86983468): ориентировочно 204×128×136 мм; масса около 0,45 кг. Эти значения приводятся как размеры/вес изделия на странице совместимости для 5088/6088/7088 и родственных двигателей.

• Конструктивная особенность: направляющая маркировка по установке «к выхлопной трубе»; внутри — клапанная створка/заслонка («metal flapper») для отсечки обратного хода газов.

• Условия работы: линия аспирации работает за счёт разрежения, создаваемого эжектором во выпускном тракте; температура окружающих частей повышенная (район выхлопной системы), поэтому клапан рассчитан на работу в пульсирующем потоке и тепловую нагрузку, чтобы не допустить прорыва выхлопа в воздухофильтр. Принцип системы аспирации и работа «клапана от обратного потока» подтверждены в OEM-описании.

Аналоги и кросс-номера

• Прямых кроссов к SKF/Chicago Rawhide (CR) для 86983468 не обнаружено в открытых источниках.

• Функциональные аналоги внутри линейки CNH: «Aspirator Check Valve» № 87443913 (комплект клапана аспиратора с адаптером) описан как решение для предотвращения обратного потока в той же системе; пригодность к замене именно 86983468 требует проверки по VIN/серийному номеру машины в EPC.

• В смежной номенклатуре New Holland встречается «Air Cleaner Dust Ejector Valve» под др. номером (например, 9840689) для ряда моделей — это не подтверждённый кросс для 86983468, а лишь схожая по назначению деталь в системе аспирации; использовать только после проверки применимости.

Упоминания в официальных каталогах/мануалах

• В каталах Case IH для Axial-Flow 2366/2377/2388 позиция «86983468 — VALVE, CHECK» приводится в группе воздухозаборника/фильтра рядом с хомутами и датчиком ограничения потока (Air Restriction Switch). Присутствуют как EU, так и NA версии каталогов.

• Для поколения 5088/6088/7088 в каталоге по машинам (разделы по охлаждающему коробу/впуску) также указан «86983468 — CHECK VALVE».

• Официальные карточки MyCNH Store по номеру 86983468 доступны с проверкой применимости и чертежей после авторизации.
