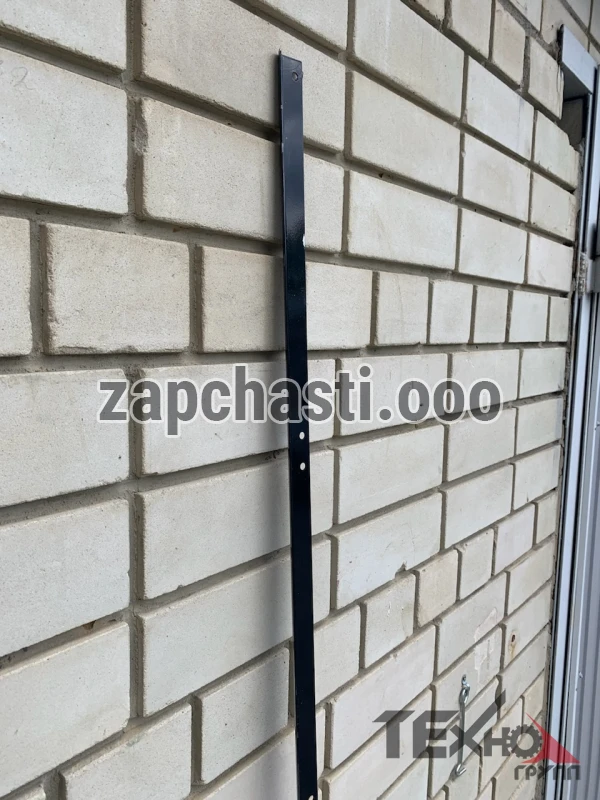

87379123 Металлическая пластина уплотнения верхнего решета 2366-2388-5088-6088-7088 (1325332C2)

Назначение и принцип работы

• Металлическая пластина 87379123 (старый номер 1325332C2) — это прижимная планка уплотнения рамы верхнего решета (chaffer frame seal bar).

• Её функция — прижать уплотнительную полосу (1325331C1 и др.) к раме верхнего решета, чтобы:

  • исключить подсос воздуха мимо решета;

  • уменьшить высыпание зерна и потери через щели;

  • обеспечить стабильное аэродинамическое поле в зоне очистки.

• Работает как пассивный элемент: сама деталь не двигается, но постоянно испытывает вибрацию от решета и нагрузку от прижатой резиновой/поролоновой полосы уплотнения.

Место установки и роль в узле

• Узел: система очистки, верхнее решето (chaffer) комбайнов Axial-Flow.

• Пластина устанавливается по верхней кромке/боковой зоне рамы верхнего решета и болтами или винтами притягивает уплотнительную ленту к металлу рамы. Рядом в тех же позициях каталога идут:

  • сама рама решета (RAIL 1322452C2 и др.);

  • уплотнительная полоса (SEALING STRIP 1325331C1);

  • проставочные втулки и шайбы.

• Роль в агрегате:

  • формирует замкнутый контур уплотнения между верхним решетом и боковыми/опорными листами кожуха очистки;

  • уменьшает забивание зазоров соломой и мякиной;

  • повышает эффективность вентилятора очистки за счёт уменьшения утечек воздушного потока.

Применяемость
Основная применяемость (по вашему описанию и каталогам CNH):

• Комбайны CASE IH Axial-Flow:

  • 2366

  • 2388

  • 5088

  • 6088

  • 7088

В каталоге более ранних Axial-Flow (2188, 2388, 2566 и др.) фигурирует как 1325332C2 BAR, long — деталь «chaffer frame seal, long», позже заменённая на 87379123.

Практически это означает:

• деталь используется на семействах 23-й серии и на следующих поколениях, где конструкция верхнего решета сохранила совместимую раму;

• на старых машинах при ремонте вместо 1325332C2 устанавливают 87379123 как заменяющий номер.

Основные характеристики (обобщённо)
Точные габариты в открытых источниках обычно не приводятся, но по каталогу и описаниям можно отметить:

• Тип детали:

  • металлическая планка/шина, bar / clamp / pressure plate для уплотнения рамы верхнего решета.

• Материал:

  • конструкционная сталь (как правило, окрашенная или с антикоррозионным покрытием, т.к. деталь относится к рамным элементам очистки).

• Конструктивные особенности:

  • продольная планка по длине участка решета («BAR, long» в каталоге);

  • отверстия под крепёж (болты/винты) для прижатия уплотнительной полосы к раме;

  • геометрия повторяет кромку рамы верхнего решета, чтобы обеспечить равномерное прижатие по всей длине.

• Условия работы:

  • постоянная вибрация от работы решета;

  • воздействие зерновой массы, половы, пыли;

  • периодические перепады температуры и влажности;

  • требует достаточной жёсткости, чтобы не деформироваться от затяжки болтов и ударных нагрузок.

Аналоги и кросс-номера
Из доступных каталогов и онлайн-EPC:

• Оригинальные номера CNH/Case IH:

  • 87379123 — актуальный номер детали (металлическая прижимная планка/хомут).

  • 1325332C2 — предыдущий номер, в каталогах обозначен как BAR, long / chaffer frame seal, long, с пометкой, что заменён на 87379123.

  • 1325332C1, 1325332X1 — встречаются как альтернативные или ранние модификации той же планки в некоторых независимых каталогах.

• Точных кроссов на сторонние бренды (SKF, CR и др.) не выявлено, что логично:

  • деталь относится к корпусным/рамным элементам системы очистки, а не к стандартным подшипникам или сальникам.

  • Поэтому замена обычно идёт в рамках линейки CNH/Case IH (оригинал или неоригинал, но по тем же OEM-номерам).

Упоминания в официальных каталогах и мануалах

• В электронных копиях оригинальных каталогов Case IH для Axial-Flow (NA и EU) деталь указана как:

  • 1325332C2 BAR, long / BAR, IH – chaffer frame seal, long, с пометкой «Superseded by 87379123».

• Разделы каталогов:

  • группы, связанные с «CHAFFER – SIEVE», «Cleaning system – upper sieve» или аналогичные страницы (например, для 2388 и 2188, 2366/2566).

• В сервисных мануалах деталь, как правило, упоминается только схематично, в составе рамы верхнего решета и узла уплотнения; специальных разделов по ней нет, поскольку это простая прижимная планка без регулировок.
