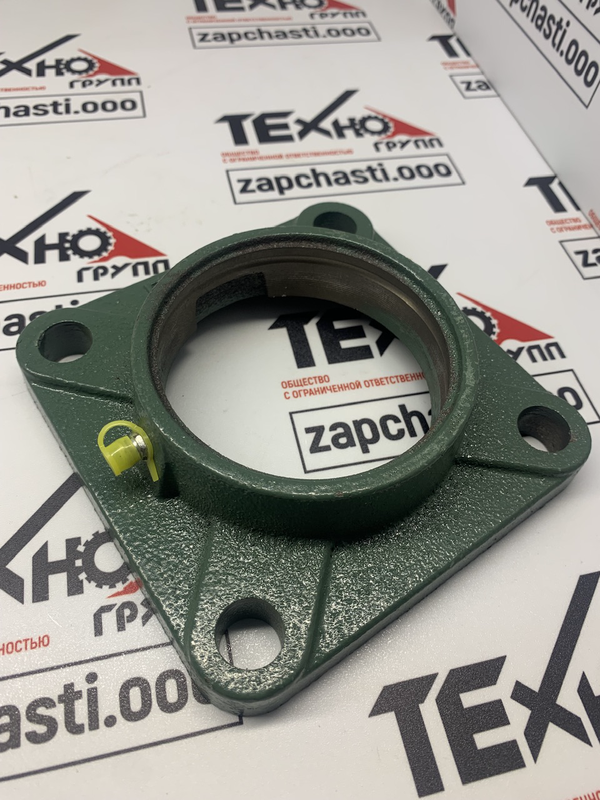

87585121 Корпус подшипника вала измельчителя чугунный под 209 подш. внут. диам 45 мм (F209) (47422280)

1. Назначение и принцип работы

• Корпус 87585121 является чугунным фланцевым корпусом подшипника типа F209 (4-х болтовый квадратный фланец) для установки вставного подшипника серии UC209 / 209, рассчитанного на вал Ø 45 мм.

• Обеспечивает:

  • Радиальную и осевую опору вала измельчителя (соломы/жнива) в задней части комбайна.

  • Фиксацию подшипника на корпусе измельчителя через 4 болта и самоустанавливающийся шариковый подшипник с закруглённой наружной обоймой.

  • Самоустанавливающую способность всего узла (подшипник в корпусе допускает небольшой перекос вала, снижая нагрузки на дорожки качения).

  • Возможность смазки подшипника через маслёнку (корпуса F209 обычно имеют отверстие/пресс-маслёнку).

Принцип работы: корпус жёстко крепится к корпусу измельчителя комбайна, а вал свободно вращается в вставном шариковом подшипнике, который удерживается и центрируется в чугунном корпусе. Корпус воспринимает все внешние нагрузки и передаёт их на раму машины.

2. Место установки и роль в узле/агрегате

• Устанавливается в составе узла измельчителя соломы (straw chopper / chopper body assy) в задней части комбайна Axial-Flow. Для замещающей детали 47422280 в каталоге CNH прямо указано включение в «CHOPPER BODY ASSY».

• Конкретно этот корпус служит опорой вала измельчителя, на котором закреплён ротор с ножами:

  • Один или два таких корпуса устанавливаются по сторонам корпуса измельчителя (левый/правый подшипниковые узлы).

  • Обеспечивают точное положение вала, стабильное вращение ротора и передачу крутящего момента от привода измельчителя.

Роль:

• Несёт основную нагрузку от массы ротора, ножей и передаваемого момента.

• Работает в условиях высоких оборотов, вибраций и пыли (солома, полова), поэтому важны прочность чугунного корпуса и правильная смазка подшипника.

3. Применяемость (какие машины/серии)

По данным каталогов Case IH / CNH и сторонних агрегаторов запчастей:

• Деталь 87585121 BEARING HOUSING применяется на ряде Axial-Flow комбайнов Case IH, в том числе (по каталогам указаны, в частности):

  • 6130, 7130, 5130 – Axial-Flow комбайны, где корпус описан как BEARING HOUSING с размером около 81,84 мм OD × 39 мм для посадки вставного подшипника.

  • Также 87585121 присутствует в схемах для Axial-Flow 5088 (европейская версия 12/07–12/11), как позиция «BEARING HOUSING» в группе по измельчителю/задним узлам (по модельному каталогу 5088 Axial-Flow).

С учётом унификации корпусов F209/UC209 можно ожидать аналогичное применение и на близких по размеру роторах измельчителя других моделей семейства Axial-Flow, однако точный список всегда лучше уточнять по официальному каталогу по номеру шасси.

4. Основные характеристики

Тип и конструкция

• Тип корпуса: F209 / F 209 — квадратный 4-болтовый фланцевый корпус под вставной подшипник.

• Материал корпуса: серый чугун (cast iron) — стандарт для корпусов F209, обеспечивающий высокую жёсткость и стойкость к ударным нагрузкам.

• Конструкция:

  • цельнолитой корпус;

  • центральное цилиндрическое посадочное гнездо под подшипник серии UC209 / 209 (закруглённая наружная обойма, самоустанавливающийся);

  • 4 крепёжных отверстия в углах фланца для болтов крепления к корпусу измельчителя;

  • часто имеется пресс-маслёнка для подачи смазки в подшипник (через канал в корпусе или вставке).

Размеры (типовые для F209/UC209)

По типовым данным для корпусов F209 и подшипников UC209:

• Диаметр вала: 45 мм (серия UC209-45).

• Посадка подшипника по наружному диаметру: около Ø 85 мм (для стандартных UC209).

• Межосевое расстояние между болтами (по центрам): примерно 105 мм (4.133").

• Габарит по диагонали корпуса: порядка 137 мм (≈5.39").

• Диаметр отверстий под болты: около 16 мм (0.629").

• Масса корпуса F209 (без подшипника) — ориентировочно 1,4–1,5 кг; полный узел Case IH в сборе (корпус + подшипник 47422280) в каталогах имеет массу около 1,4–1,5 кг для хауза, полная позиция 87585121 у Messicks ~3,09 lb (≈1,4 кг).

Примечание: конкретные значения для OEM-варианта 87585121/47422280 могут слегка отличаться от «универсального» F209, но геометрия в целом соответствует размерному ряду F209/UC209.

Условия и особенности работы

• Режим: непрерывное вращение при высоких оборотах ротора измельчителя.

• Нагрузки: радиальные нагрузки от массы ротора и ударов ножей по материалу; возможны осевые нагрузки при перекосах и температурном расширении.

• Среда: пыль, небольшое количество мелкой фракции соломы/половы, возможная влага.

• Для обеспечения ресурса:

  • регулярная подкачка смазки;

  • контроль люфта и состояния крепёжных болтов корпуса к стенке измельчителя;

  • контроль состояния вставного подшипника UC209 (люфт, шум, нагрев).

5. Аналоги и кросс-номера

Внутри CNH/Case IH / New Holland

• 87585121 – оригинальный номер корпуса подшипника (Case IH / New Holland).

• 47422280 – актуальный заменяющий номер (housing + insert bearing / flanged insert ball bearing), который в ряде каталогов указан как замена 87585121.

По типу корпуса

По геометрии и назначению корпус 87585121 соответствует стандартным промышленным фланцевым корпусам F209 под подшипник серии 209:

• F209 – стандартное обозначение корпуса серии F200 (4-болтовый фланец).

• SKF F 209/Y – аналогичный чугунный 4-болтовый фланцевый корпус под вставной подшипник (Square Flanged 4 Bolt Housing, cast iron, one-piece).

• F209 (FAG и другие бренды) – корпуса того же типоразмера под подшипники с наружным Ø85 мм, материал – чугун.

По узлу в сборе

• Узлы типа UCF209-45 – 4-болтовые фланцевые подшипниковые узлы (корпус F209 + вставной подшипник UC209-45) различных производителей (Peer, QJZ, др.). Они имеют:

  • чугунный корпус;

  • шариковый подшипник с d=45 мм;

  • два установочных винта на внутреннем кольце;

  • возможность смазки.

Важно: при подборе неоригинальных аналогов нужно сверять:

• посадочный диаметр подшипника (наружный Ø),

• межосевые расстояния болтов и диаметр отверстий,

• высоту корпуса и допустимые нагрузки.

6. Упоминания в официальных каталогах/мануалах

• Официальный онлайн-каталог Case IH / CNH (MyCNH Store) ведёт деталь как
  87585121 – BEARING HOUSING в группе TRANSMISSION & DRIVETRAIN → DRIVELINE & TRANSMISSION PARTS, с возможностью проверки по конкретной машине.

• В каталогах запасных частей и справочниках CNH для Axial-Flow указывается, что 87585121 заменён на 47422280, при этом замена относится к узлу подшипника измельчителя (chopper body assembly).

• В ряде независимых каталогов (Ag, aftermarket-порталы) деталь описывается как:

  • «LAGERGEHÄ-STROHHÄCKSLER» – букв. «корпус подшипника измельчителя соломы», что подтверждает её принадлежность к измельчителю на комбайнах Case IH.
