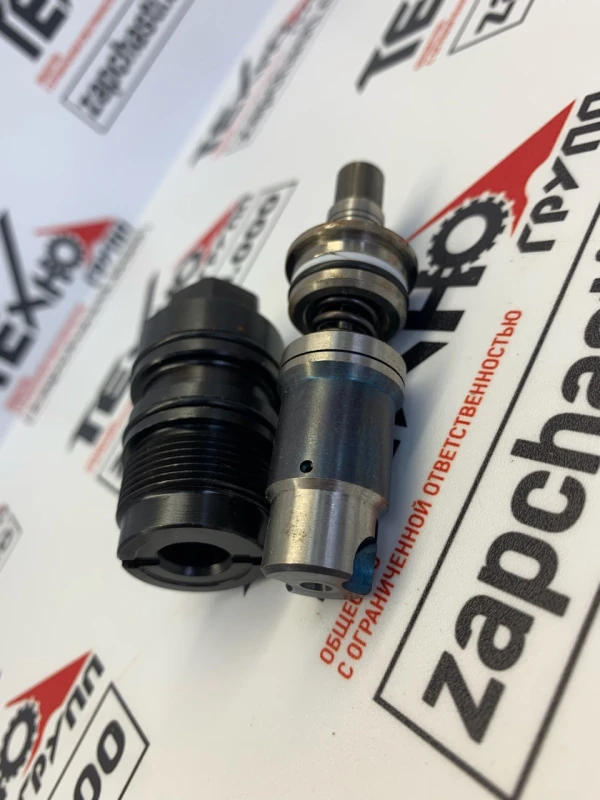

87643252 Ремонтный набор седло + клапан подъёма-опускания наклонной камеры (87641219/188113А1+188112А1)

1. Назначение и принцип работы

Назначение

• Ремкомплект 87643252 – это ремонтный набор узла “meter-out” (дозирующего/запорного клапана) в гидрораспределителе подъёма-опускания и поперечного наклона наклонной камеры (feeder / header lift + lateral tilt).

• Используется для восстановления седла и клапана, которые:

  • удерживают наклонную камеру и жатку от самопроизвольного опускания;

  • задают скорость и плавность опускания;

  • обеспечивают безопасную работу при транспортном положении и на разворотах.

Принцип работы (гидравлика)

• Внутри гидроблока подъёма/наклона наклонной камеры есть клапан “meter-out”:

  • при подъёме масло подаётся в штоковую/безштоковую полость цилиндров через основной золотник, клапан и шар удерживают поток и не мешают подъёму;

  • при опускании масло из цилиндров выходит в обратную линию через седло и клапан дозированно, что:

    • ограничивает скорость опускания;

    • предотвращает “проваливание” жатки при разгрузке;

    • уменьшает ударные нагрузки на раму и наклонную камеру.

• Шар 20 мм прижимается к седлу, а подпружиненный плунжер-клапан (poppet) открывается только при заданном перепаде давления. Это классический предохранительно-обратный клапан удержания нагрузки.

2. Место установки и роль в узле

Место установки

• Ремкомплект ставится в корпус распределителя/гидроблока:

  • узел VALVE, FEEDER / HEADER LIFT CONTROL – основной подъем/опускание наклонной камеры и жатки;

  • узел VALVE, FEEDER STACK & LATERAL TILT / VALVE, LATERAL TILT FEEDER – блок гидроклапанов, управляющий поперечным наклоном наклонной камеры (Field Tracker / lateral tilt).

Фактически 87643252 устанавливается в резьбовое гнездо “meter-out” в корпусе этих клапанов (закрывается пробкой), совместно с шариком и уплотнительными кольцами.

Роль в агрегате

• Обеспечивает:

  • удержание высоты жатки/наклонной камеры при нейтрали рычага – исключает “сползание” вниз;

  • ограничение скорости опускания – жатка плавно опускается, без рывков;

  • стабильный поперечный наклон (для версий с lateral tilt) – исключает “разброс” положения при колебаниях нагрузки;

  • безопасность при остановке и транспортировке (исключение аварийного падения наклонной камеры при повреждении магистрали).

3. Применяемость (для каких машин и узлов)

По каталожным данным CNH/Case IH и сводным спискам применяемости 87643252 используется как ремкомплект “KIT, Meter Out” в гидравлике подъёма/наклона на следующих машинах:

Комбайны Case IH Axial-Flow (основные серии):

• AFX8010 (3/03–9/06) – клапан подъёма/опускания наклонной камеры и блок feeder stack / lateral tilt.

• 7010, 7120, 7130, 8010, 8120, 8230, 9010, 9230, 9240, 6140, 7140, 7240, 7230 и др. – в узлах “VALVE, FEEDER STACK – W/LATERAL TILT” и аналогичных.

• Ряд комбайнов предыдущего поколения: 2388, 2577, 2588 – здесь 87643252 указан как ремкомплект, замещающий старый сервис-kit метер-аут.

Старшие серии 21xx / 23xx (2188, 2366, 2388)

• В каталогах для этих комбайнов описан узел “CONTROL VALVE, HEADER LIFT VALVE ASSEMBLY”, где применялись:

  • клапаны 188112A1 (servo, meter out) и 188113A1 (meter out poppet),

  • шар 3/4" и пружина,

  • для них был сервисный комплект Ref. 25–29, который замещён на 87643252.

Практический вывод:
87643252 применим как оригинальный ремкомплект узла удержания/опускания наклонной камеры для большого диапазона комбайнов Axial-Flow – от 21xx/23xx до серий 7010/8010/7120/8120/7230/8230/9230 и т.п.

4. Состав и основные характеристики

По каталогу запчастей AFX8010 (“VALVE, FEEDER / HEADER LIFT CONTROL”, раздел A.10.A.18(5A)) ремкомплект 87643252 “KIT, Meter Out” включает:

Состав (основные элементы):

• 373758A1 – клапан (VALVE)
  – фактически это запорный/дозирующий клапан (poppet), работающий совместно с шаром и седлом.

• 511-10200 – шар 20 мм
  – стальной шар диаметром 20 мм, выполняющий роль запорного элемента (седло-шар).

• Набор резьбовых пробок ORB (Hex Soc 3/8"-24, 7/16"-20, 9/16"-18, 3/4"-16 и др.) – закрывают гнёзда и каналы клапана.

• Набор уплотнительных колец (O-ring):

  • 237-6010 – O-ring 10-1, 90 Duro, ID 0.755" × 0.097" (рабочее уплотнение клапана);

  • 238-5017, 238-5114, 238-6111, 238-6112, 238-6117, 238-6125 и др. – уплотнения пробок и каналов.

• В некоторых схемах дополнительно фигурирует KIT, SEALS 243253A1, который обслуживает соседние элементы того же узла (уплотнения, но не сам шар/седло).

Характеристики (обобщённо):

• Тип элемента: клапан удержания/дозирования потока (meter-out poppet) с шаровым запиранием.

• Материал:

  • шар и клапан-плунжер – закалённая инструментальная/подшипниковая сталь;

  • пробки – конструкционная сталь;

  • уплотнения – обычно NBR 70–90 Shore A (стандарт CNH для гидросистем).

• Условия работы:

  • среда – гидравлическое масло (ISO VG 32/46);

  • рабочее давление – в пределах рабочей гидросистемы комбайна (обычно до 200–250 бар);

  • режим – постоянные циклы подъёма/опускания при высоких нагрузках и вибрациях на наклонной камере.

5. Связанные детали, аналоги и кросс-номера

Связанные/предшествующие номера в этом узле

• 188113A1 – VALVE POPPET (meter out)
  – в старых каталогах описывается как основной poppet “meter out”, позже заменён на 87641219.

• 87641219 – VALVE POPPET
  – актуальный номер поппета, который по сути является новым номером 188113A1 и входит в тот же узел удержания/опускания.

• 188112A1 – VALVE POPPET (Servo, Meter Out)
  – дополнительный пилотный поппет для управления опусканием/удержанием, применяется в том же блоке header lift / feeder lift.

• 511-10200 – шар 20 мм → в новых каталогах заменён на 86637957.

Замены сервис-китов

• В старых каталогах на комбайны 21xx/23xx фигурирует “SERVICE KIT, meter out, includes Ref. 25–29”, который официально заменён на 87643252 – то есть при ремонте узла meter-out теперь ставится именно ремкомплект 87643252.

Бренды и кроссы

• Номер 87643252 используется внутри группы CNH (Case IH, New Holland) и фигурирует также как New Holland #87643252 KIT – это по сути тот же оригинальный ремкомплект под брендами Case IH и New Holland.

• Полноценных аналогов от SKF, CR и других “подшипниково-сальниковых” производителей нет, так как это специализированный гидравлический клапанный ремкомплект, а не стандартный сальник или подшипник.

• Встречаются неоригинальные ремкомплекты от независимых производителей, но они обычно всё равно маркируются как 87643252 (или “replacement for 87643252”) и копируют состав оригинала.

6. Упоминания в официальных каталогах / мануалах

1. Каталог AFX8010 Axial-Flow Combine (3/03–9/06)

   • Узел A.10.A.18(5A) – VALVE, FEEDER / HEADER LIFT CONTROL, поз. 11 – 87643252, KIT, Meter Out, с указанием состава (373758A1, 511-10200, пробки, O-rings).

2. Каталоги Axial-Flow 7120 / 8120 / 9120 и 7230 / 8230 / 9230 (Tier 2/Tier 4)

   • В разделах по VALVE, FEEDER STACK – W/LATERAL TILT и VALVE ASSEMBLY – LATERAL TILT FEEDER ремкомплект 87643252 указан как “KIT, (GI) Meter Out” для данного блока.

3. Каталоги Axial-Flow 2188 / 2366 / 2388

   • В разделах “CONTROL VALVE, HEADER LIFT VALVE ASSEMBLY” показаны:

     • клапаны 188112A1 и 188113A1 (meter-out poppets);

     • шар, пружина и сервис-kit Ref. 25–29;

     • дополнительные примечания, что service-kit (Ref. 25–29) superseded by 87643252, то есть при ремонте этого узла на старых комбайнах требуется современный ремкомплект 87643252.
