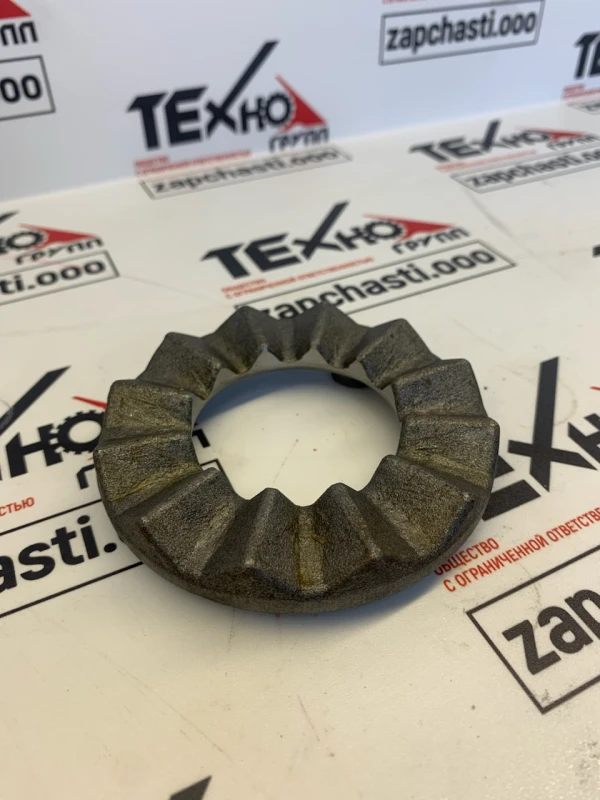

86975803 Трещетка большого шкива (B12170 / 168370С2 / 747113R91 / 20494K / 362801 / 322354)

Назначение и принцип работы

• Это зубчатый храповик (элемент односторонней муфты/«ratchet–slip clutch»), обеспечивающий передачу момента в одном направлении и предотвращающий обратное вращение. В составе предохранительной (скользящей) муфты защищает привод от перегрузок и ударных нагрузок, «срываясь» при превышении момента и тем самым предохраняя ремни/цепи и вал.

—
Место установки и роль в узле/агрегате

• Применяется в приводах жатки/фидера и очистки, а также на джек-шафте (jackshaft) элеватора и в приводах соломоруба/битера — везде, где требуется односторонняя передача с защитой от обратного хода. Для исполнений с номером 168370C2 производитель прямо указывает работу как храпового элемента скользящей муфты; для B12170 — как «ratchet» джек-шафта/шакер-вала.

—
Применяемость (модели/серии)

• 168370C2 / 86975803 — применяется на широком спектре комбайнов Axial-Flow и рядах жаток/хедеров (в т.ч. кукурузных): 900, 1043, 1044, 1054, 1063, 1064, 1083, 1084; а также комбайны AFX8010, 7010, 7120, 8010, 8120, 9120 и др. (перечень по позициям «Slip Clutch Ratchet» и совместимости).

• B12170 / 20494K / 3167908R91 / 747113R91 — «Ratchet» джек-шафта/шакер-вала на ранних International/Case IH: 303, 403 (вкл. Hillside), 503, 615, 715, 815, 915, 1420, 1440, 1460, 1470, 1480/1482 и др.; также упоминание для косилок 100/120/1000 и Case IH 1100.

• 362801 — позиция каталога CNH в группе привода верхнего вала фидера («Upper Shaft Drive – Feeder», категория «Clutch»); относится к тому же семейству защитных муфт/храповиков.

• 322354 — достоверного соответствия в официальных каталогах найти не удалось (возможен устаревший/внутренний код или опечатка).

—
Основные характеристики

• Для 168370C2 производитель указывает геометрию храпового колеса: внутренний диаметр ~50,04 мм, наружный диаметр ~94,49 мм, толщина ~22,35 мм. Описание: «зубчатое колесо, допускающее вращение только в одном направлении».

• Для B12170 в заменителях/описаниях указываются близкие размеры: ID ≈ 2,00", OD ≈ 3,71" (≈50,8 мм и ≈94,5 мм соответственно), что согласуется с параметрами 168370C2 и подтверждает их функциональную взаимозаменяемость в соответствующих узлах.

• Материал и конструкция: закалённая сталь (типовая для храповиков/муфт скольжения Case IH); зубчатый венец с односторонней зацепкой, работающий в паре с собачкой/узлом муфты. (Материал прямо не указан в карточках CNH; вывод сделан по типу изделия и назначению.)

• Условия работы: ударные и переменные нагрузки, запылённость/зерновая пыль; элемент рассчитан на работу в составе сборки скользящей муфты с периодическим контролем износа, зазоров и состояния сопряжённых деталей по регламентам комбайна (см. руководства по эксплуатации Axial-Flow).

—
Аналоги и кросс-номера

• 168370C2 ⇄ 168370C1 (предыдущее исполнение); также 86975803 указывается как заменяющий/взаимозаменяемый номер для той же позиции «Slip Clutch Ratchet».

• B12170 ⇄ 20494K / 3167908R91 / 747113R91 (равнозначные номера для того же «ratchet» на джек-шафте/шакер-валу ранних IH/Case IH).

—
Упоминания в официальных каталогах/мануалах

• Официальный каталог CNH (MyCNH Store): карточка 168370C2 с функцией «ratchet (движение только в одном направлении)» и точными размерами (ID/OD/толщина).

• Официальный каталог CNH (MyCNH Store): позиция 165906FP («Ratchet – Shaker Shaft/Jackshaft»), где явно указано «заменяет B12170» и приведены совместимые модели (303, 403, 503, 615, 715, 815, 915, 1420, 1440, 1460, 1480/1482 и др.).

• Руководства по эксплуатации Axial-Flow (напр., AFX8010; 25-я серия 2577/2588): разделы по обслуживанию приводов фидера/очистки подтверждают наличие предохранительных муфт/односторонних механизмов в данных узлах (хотя деталь по номеру там зачастую указана в каталогах запчастей).

—
Краткие выводы по взаимосвязи номеров

• Для современных/поздних Axial-Flow и кукурузных хедеров используйте 168370C2 (или 86975803 как замену) — это «Slip Clutch Ratchet» большого шкива соответствующего привода.

• Для ранних IH/Case IH (серии 3xx–9xx, 14xx и часть 16xx) — B12170 и его эквиваленты (20494K / 3167908R91 / 747113R91) как храповик джек-шафта/шакер-вала.

• Номер 362801 относится к группе муфт привода верхнего вала фидера (родственная функция в составе привода), но это другая позиция сборки, не прямой эквивалент 168370C2/B12170.
