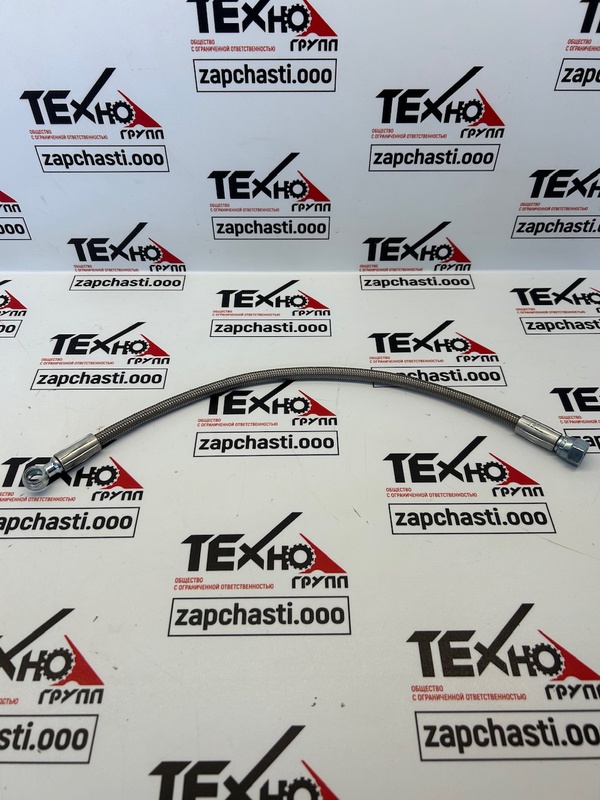

J930690 Шланг смазки от блока от ТНВД

1. Назначение и принцип работы

• Деталь J930690 представляет собой масляный/топливный шланг, который обеспечивает подачу смазки к корпусу топливного насоса высокого давления (ТНВД) от блока двигателя.

• В каталогах CASE IH он фигурирует именно в группе Fuel Injection Pump, Injectors and Lines и обозначен как «HOSE, 420 mm (16-1/2 in)», относясь к системе смазки ТНВД на комбайнах серии Axial-Flow.

• По описаниям дилеров/каталогов деталь прямо названа «шланг смазки топливного насоса» для моделей 2388 и 5088, что подтверждает его функцию подачи смазочного потока к насосу.

Принцип работы:
масло (либо малодеформируемая топливно-масляная смесь, в зависимости от конкретной схемы двигателя) под небольшим давлением проходит через полый болт (банжо) и фитинги, по шлангу J930690 поступает к полостям корпуса ТНВД, смазывая его подвижные элементы. Затем масло стекает обратно в картер двигателя.

2. Место установки и роль в узле/агрегате

• Шланг установлен в зоне двигателя, между блоком двигателя (масляной/смазочной магистралью) и корпусом ТНВД. В каталогах 2366/2388 он показан в узле «Injection Pump, Injectors and Lines, Front», где он соединён с:

  • коленчатым или переходным фитингом J945212,

  • полым болтом J918002 (banjo bolt)

  • и уплотнительными шайбами J918190.

• Роль шланга:

  • обеспечение стабильной подачи смазки к ТНВД;

  • компенсация вибраций и подвижек двигателя за счёт гибкой конструкции;

  • защита корпуса насоса от масляного голодания и перегрева трущихся деталей.

При повреждении или засоре шланга возможно:

• ухудшение смазки ТНВД;

• повышение износа насоса;

• утечки масла и загрязнение моторного отсека.

3. Применяемость (модели и серии техники)

Согласно каталогам CNH/Case IH и информации дилеров, шланг J930690 применяется на сельскохозяйственной технике CNH, в первую очередь на комбайнах CASE IH Axial-Flow:

• CASE IH Axial-Flow AF 2366 – комбайн (NA/EU версии);

• CASE IH Axial-Flow AF 2377;

• CASE IH Axial-Flow AF 2388 (в т.ч. для разных рынков – NA/EU/BR);

• CASE IH Axial-Flow AF 5088;

• CASE IH Axial-Flow AF 6088;

• CASE IH Axial-Flow AF 7088.

Ряд источников также указывает применяемость в технике New Holland / CNH (обобщённо «сельскохозяйственная техника CNH»).

4. Основные технические характеристики

По данным каталогов CASE IH и дилерских описаний:

• Тип детали: гибкий шланг (рукав) смазки ТНВД / топливной системы.

• Длина:

  • 420 мм (16-1/2") – указано в заводских каталогах 2366/2388.

• Конструкция:

  • армированный маслобензостойкий резиновый шланг небольшого диаметра для работы в условиях вибраций;

  • на концах – соединения под банжо-болт и угловой фитинг (колено) J945212, плюс уплотнение через алюминиевые/медные шайбы и О-ринги.

• Рабочая среда: моторное масло (смазка) или топливно-масляная смесь для смазки ТНВД.

• Условия эксплуатации:

  • повышенная температура в моторном отсеке;

  • постоянная вибрация от двигателя и насоса;

  • воздействие масла и топлива — материал шланга рассчитан на маслобензостойкость.

• Масса: около 0,108 кг (по данным одного из каталогов CNH).

Точный внутренний диаметр и тип резьбы на полом болте/фитингах могут отличаться в зависимости от конфигурации двигателя, но по каталожной схеме видно использование болта banjo и стандартных уплотнительных шайб (ориентировочно под резьбу М10 с уплотнением 10×15,5×1 мм).

5. Аналоги и кросс-номера

В ряде источников для J930690 указаны взаимосвязанные или альтернативные номера CNH:

• 3930690 – дополнительный номер (упоминается как родственный/альтернативный);

• 76193454 – дополнительный OEM-код CNH;

• В некоторых каталогах фигурирует обозначение A-J930690 как номер для ряда поставщиков/аналогов.

Важно:

• При подборе аналога необходимо учитывать точную длину (420 мм), тип концевых фитингов и назначение (смазка ТНВД), а не только совпадение резьбы или внешнего диаметра.

• Использование универсального масляного шланга допустимо только при полной проверке соответствия по параметрам, рекомендованным производителем.

6. Упоминания в официальных каталогах/мануалах

Шланг J930690 документирован в официальных каталогах запчастей CNH/CASE IH для комбайнов Axial-Flow:

• Case IH 2366 Axial-Flow (EU) – в разделе «Fuel Injection Pump, Injectors and Lines» указан как позиция «19 J930690 – HOSE, 420 mm (16-1/2 in)», совместно с фитингом J945212, O-ring 637-72081, болтом banjo J918002 и уплотнительными шайбами J918190.

• Case IH 2366 Axial-Flow (NA) – аналогичная позиция «HOSE, 420 mm (16-1/2 in)» в схеме топливного насоса и трубок.

• Case IH 2388 Axial-Flow – в каталоге также присутствует строка «J930690 – HOSE, 420 mm (16-1/2")» в узле топливного насоса.

• В дилерских каталогах и справочниках по запчастям для моделей AF 2366, 2377, 2388, 5088, 6088, 7088 эта деталь идёт как оригинальный шланг CNH для смазки ТНВД.
