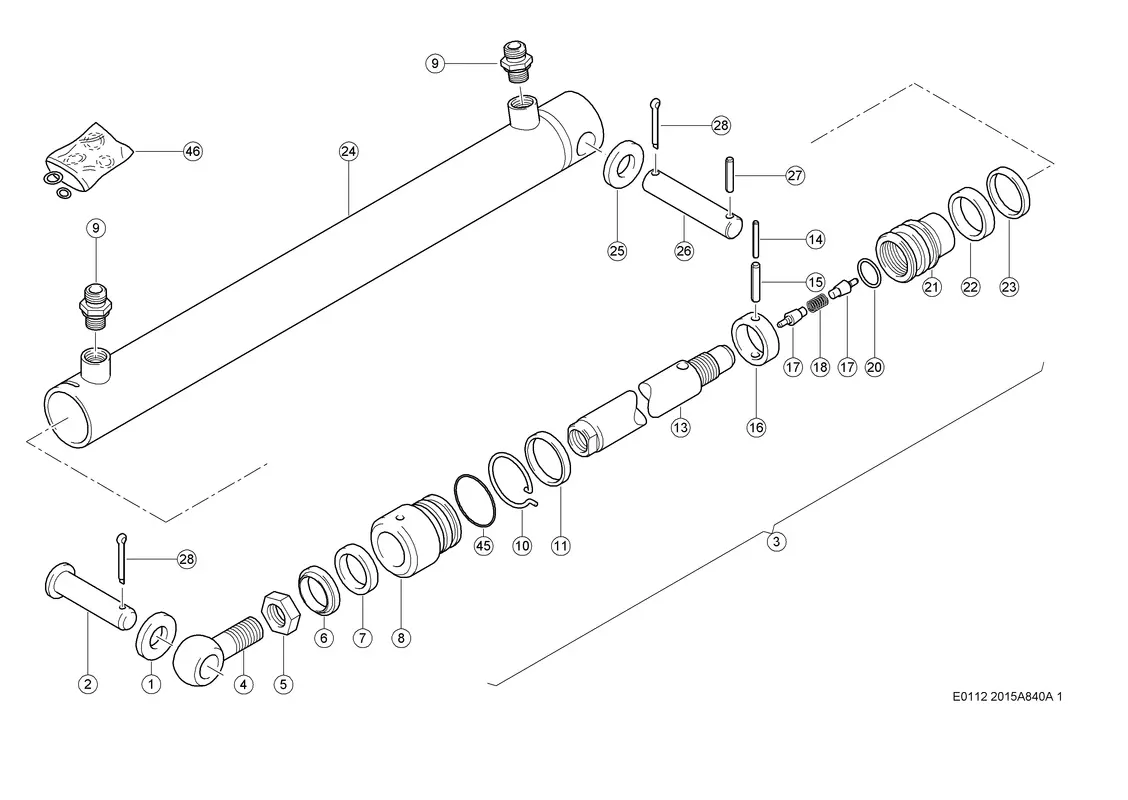

Гидравлический Цилиндр Мотовила, Вертикальн.
0002389900 Шайба
Номер на схеме: 1
0002389900 Шайба
Номер на схеме: 1
0002330691 Палец
Номер на схеме: 2
0002330691 Палец
Номер на схеме: 2
0006689441 Гидроцилиндр Монт
Номер на схеме: 3
0000406420 Гидроцилиндр
Номер на схеме: 3
0006689451 Гидроцилиндр Монт
Номер на схеме: 3
0006704553 Рым-Болт
Номер на схеме: 4
0006704553 Рым-Болт
Номер на схеме: 4
0002364570 Гайка 6-Гр.
Номер на схеме: 5
0002364570 Гайка 6-Гр.
Номер на схеме: 5
0002151120 Пыльник
Номер на схеме: 6
0002151120 Пыльник
Номер на схеме: 6
0006839840 Кольцо П-Образн.
Номер на схеме: 7
0006839840 Кольцо П-Образн.
Номер на схеме: 7
0000435860 Головка Цилиндра
Номер на схеме: 8
0000435860 Головка Цилиндра
Номер на схеме: 8
0000858070 Поршень
Номер на схеме: 9
0002159160 Штуцер Резьбовой
Номер на схеме: 9
0006437230 Проволока Стопорная
Номер на схеме: 10
0006437230 Проволока Стопорная
Номер на схеме: 10
0002181160 Кольцо Уплотнительное
Номер на схеме: 11
0002181160 Кольцо Уплотнительное
Номер на схеме: 11
0000870911 Шток
Номер на схеме: 13
0002167380 Штифт Распорный
Номер на схеме: 14
0002167400 Штифт Распорный
Номер на схеме: 15
0000878621 Кольцо Установ.
Номер на схеме: 16
0006725841 Клапан Обратный
Номер на схеме: 17
0006437050 Пружина Сжатия
Номер на схеме: 18
0002122510 Кольцо Уплотнит.
Номер на схеме: 20
0000435840 Поршень
Номер на схеме: 21
0002120780 Труба Направл.
Номер на схеме: 22
0002151130 Уплотнение Поршня
Номер на схеме: 23
0000418190 Труба Цилиндра
Номер на схеме: 24
0000861160 Труба Цилиндра
Номер на схеме: 24
0002342300 Шайба Подкладная
Номер на схеме: 25
0002342300 Шайба Подкладная
Номер на схеме: 25
0006268660 Палец
Номер на схеме: 26
0006268660 Палец
Номер на схеме: 26
0002356473 Штифт Распорный
Номер на схеме: 27
0002356473 Штифт Распорный
Номер на схеме: 27
0002350900 Шплинт
Номер на схеме: 28
0002350900 Шплинт
Номер на схеме: 28
0000636600 Клапан Сапуна
Номер на схеме: 36
0000427500 Шток
Номер на схеме: 39
0002186150 Кольцо Порш.Напр.
Номер на схеме: 41
0000418740 Труба Цилиндра
Номер на схеме: 42
0002159160 Штуцер Резьбовой
Номер на схеме: 43
0002167160 Кольцо Уплотнит.
Номер на схеме: 45
0002167160 Кольцо Уплотнит.
Номер на схеме: 45
0000456810 Кпл.Уплотнений
Номер на схеме: 46
0000456820 Кпл.Уплотнений
Номер на схеме: 47
